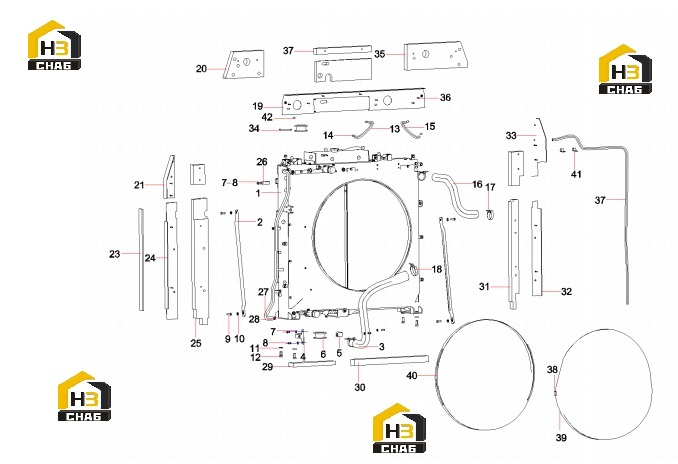

Система охлаждения 13441476

← Фильтр воздушный 60241870 Радиатор 60266242 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator

Каталожный номер:60266242

Комплект:1

Примечание:

№ на схеме:2

Наименование:left support rod SY315.1.3.3-12A

Каталожный номер:13073129

Комплект:2

Примечание:

№ на схеме:3

Наименование:WATER INLET PIPE

Каталожный номер:13535275

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe Clamp SY365CDI3K.1.3.3.6

Каталожный номер:13536042

Комплект:1

Примечание:

№ на схеме:5

Наименование:plate

Каталожный номер:12010877

Комплект:1

Примечание:

№ на схеме:6

Наименование:Protective

Каталожный номер:12413319

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:20

Примечание:

№ на схеме:8

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:20

Примечание:

№ на схеме:9

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:12

Наименование:Bolt M16x40 GB5783 10.9

Каталожный номер:A210111000053

Комплект:6

Примечание:

№ на схеме:13

Наименование:pipe SY365CDI3K.1.3.3-5

Каталожный номер:13441394

Комплект:1

Примечание:

№ на схеме:14

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:5

Примечание:

№ на схеме:15

Наименование:pipe SY365CDI3K.1.3.3-6

Каталожный номер:13441320

Комплект:1

Примечание:

№ на схеме:16

Наименование:WATER OUTLET PIPE

Каталожный номер:13441244

Комплект:1

Примечание:

№ на схеме:17

Наименование:T-type anchor ear φ57.2-φ65

Каталожный номер:60202885

Комплект:3

Примечание:

№ на схеме:18

Наименование:T-type anchor ear φ76.2-φ84.1

Каталожный номер:60202887

Комплект:1

Примечание:

№ на схеме:19

Наименование:upper partition plate assem

Каталожный номер:13547285

Комплект:1

Примечание:

№ на схеме:20

Наименование:top sponge 1 SY365CDI3K.1.3.3

Каталожный номер:13546866

Комплект:1

Примечание:

№ на схеме:21

Наименование:right partition plate 1

Каталожный номер:13547221

Комплект:1

Примечание:

№ на схеме:23

Наименование:side sponge SY365CDI3K.1.3.3

Каталожный номер:13546918

Комплект:1

Примечание:

№ на схеме:24

Наименование:plate spacer right 2

Каталожный номер:13547080

Комплект:1

Примечание:

№ на схеме:25

Наименование:right-hand sponge 1

Каталожный номер:13546846

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:4

Примечание:

№ на схеме:27

Наименование:pipe SY365CDI3K.1.3.3-4

Каталожный номер:13441388

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hoop

Каталожный номер:60134354

Комплект:2

Примечание:

№ на схеме:29

Наименование:spone SY365CDI3K.1.3.3-15

Каталожный номер:13441381

Комплект:1

Примечание:

№ на схеме:30

Наименование:sponge SY365CDI3K.1.3.3-16

Каталожный номер:13441383

Комплект:1

Примечание:

№ на схеме:31

Наименование:left-hand sponge 1

Каталожный номер:13546831

Комплект:1

Примечание:

№ на схеме:32

Наименование:left spacing plate

Каталожный номер:13546943

Комплект:1

Примечание:

№ на схеме:33

Наименование:left spacing plate

Каталожный номер:13547012

Комплект:1

Примечание:

№ на схеме:34

Наименование:Strap, nylon

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:35

Наименование:top sponge 4 SY365CDI3K.1.3.3

Каталожный номер:13546893

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cramp SY485C1I3KH.1.6.8-4

Каталожный номер:13282154

Комплект:14

Примечание:

№ на схеме:37

Наименование:drainage tube of radiator

Каталожный номер:13546915

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:39

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:40

Наименование:Cover, rubber

Каталожный номер:A230199000044

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:42

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:3

Примечание:
