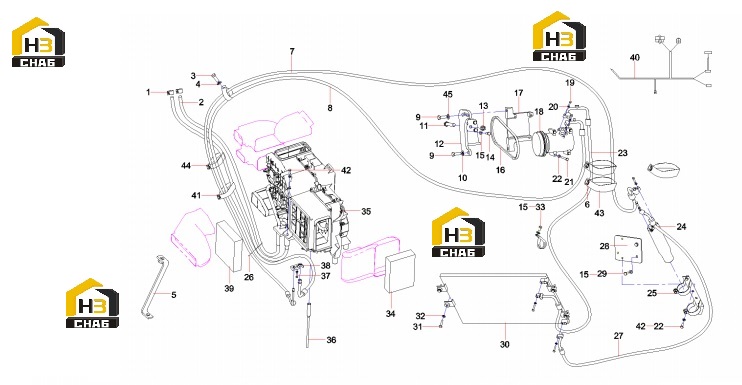

Система кондиционирования воздуха 13444417

← Крышка защитная аккумулятора 13443055 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hoop

Каталожный номер:60134354

Комплект:4

Примечание:

№ на схеме:2

Наименование:Rubber Hose SY365C8I2K.1.8-16

Каталожный номер:13343317

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:4

Примечание:

№ на схеме:5

Наименование:Clip

Каталожный номер:A810505990026

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:7

Наименование:Liquid rubber hose

Каталожный номер:60266488

Комплект:1

Примечание:

№ на схеме:8

Наименование:Suction rubber tube

Каталожный номер:60224079

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M14x40 GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M20x130 GB5782 10.9

Каталожный номер:A210111000446

Комплект:1

Примечание:

№ на схеме:12

Наименование:Compressor bracket

Каталожный номер:12174739

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut M20 GB6170

Каталожный номер:A210307000005

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10x35 GB5783 10.9

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:12

Примечание:

№ на схеме:16

Наименование:V-belt

Каталожный номер:A230106000403

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seat, adjusting

Каталожный номер:10144193

Комплект:1

Примечание:

№ на схеме:18

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M6x30 GB5783

Каталожный номер:A210111000082

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bolt M8x80 GB5782

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:13

Примечание:

№ на схеме:23

Наименование:Exhaust hose

Каталожный номер:60239663

Комплект:1

Примечание:

№ на схеме:24

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:26

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:10

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:60001238

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fixed plate for drying bottle

Каталожный номер:13443438

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:30

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt M8x35 GB5783

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:33

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:34

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:35

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:36

Наименование:Drainage pipe

Каталожный номер:60213359

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M6x25 GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:38

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:39

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:40

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:8

Примечание:

№ на схеме:42

Наименование:Bolt M8x25 GB5783 10.9

Каталожный номер:A210111000323

Комплект:9

Примечание:

№ на схеме:43

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:44

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:9

Примечание:

№ на схеме:45

Наименование:Washer 16 GB96.1

Каталожный номер:60060553

Комплект:1

Примечание:
