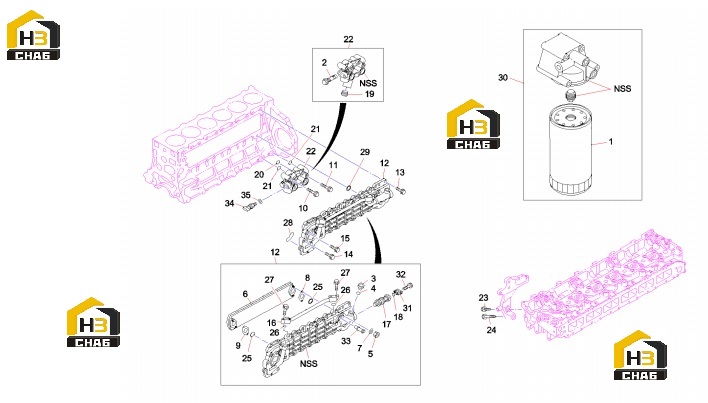

Маслоохладитель 60311845

← Трубопровод топливный 60311840 Фильтр масляный b222100000560 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter, engine oil

Каталожный номер:B222100000488

Комплект:2

Примечание:

№ на схеме:2

Наименование:Link Bolt

Каталожный номер:B229900004737

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:B229900004656

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:B229900004602

Комплект:1

Примечание:

№ на схеме:5

Наименование:Nut M10

Каталожный номер:B229900004809

Комплект:4

Примечание:

№ на схеме:6

Наименование:Cooler, Oil

Каталожный номер:B220700000033

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:B229900004621

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:B229900004545

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:B229900004563

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt,flange M10x25

Каталожный номер:B229900004887

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x90

Каталожный номер:B229900004892

Комплект:3

Примечание:

№ на схеме:12

Наименование:Cooler rack of engine oil assembly

Каталожный номер:60311846

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x22

Каталожный номер:B229900004873

Комплект:24

Примечание:

№ на схеме:14

Наименование:Bolt M8x25

Каталожный номер:B229900004898

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:B229900004927

Комплект:3

Примечание:

№ на схеме:16

Наименование:Tube AS

Каталожный номер:B229900004296

Комплект:1

Примечание:

№ на схеме:17

Наименование:Regulator, Temperature

Каталожный номер:B229900004474

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:B229900004605

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw Plug

Каталожный номер:B229900004838

Комплект:2

Примечание:

№ на схеме:20

Наименование:Gasket ID=9.8

Каталожный номер:60311847

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:B229900004607

Комплект:2

Примечание:

№ на схеме:22

Наименование:Base AS, Oil Filter

Каталожный номер:B229900004332

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x50

Каталожный номер:B229900004890

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x80

Каталожный номер:B229900004891

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gasket

Каталожный номер:60311848

Комплект:2

Примечание:

№ на схеме:26

Наименование:Shim

Каталожный номер:B229900004527

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:B229900004853

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:B229900004604

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:B229900004609

Комплект:1

Примечание:

№ на схеме:30

Наименование:Filter, engine oil

Каталожный номер:B222100000560

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug, Connecting

Каталожный номер:B229900004374

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:B229900004850

Комплект:2

Примечание:

№ на схеме:33

Наименование:EGR water pipe

Каталожный номер:60311849

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sensor - Pressure

Каталожный номер:60115607

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gasket ID=14.2 OD=14.2

Каталожный номер:60311830

Комплект:1

Примечание:
