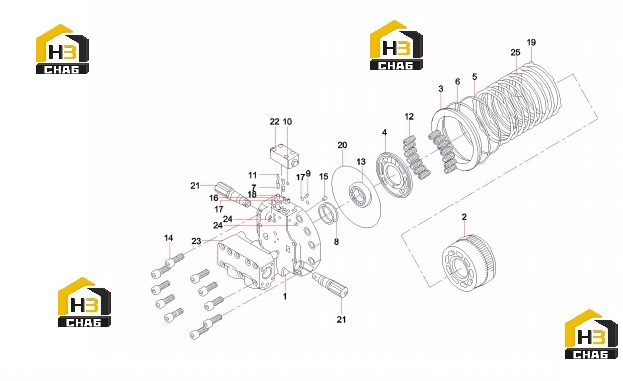

Комплектующие мотора редуктора 60180067 (часть 1)

← Редуктор a220501000109 Комплектующие мотора редуктора 60180067 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover - Rear

Каталожный номер:60075430

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder Block

Каталожный номер:60075429

Комплект:1

Примечание:

№ на схеме:3

Наименование:Brake Piston

Каталожный номер:60075434

Комплект:1

Примечание:

№ на схеме:4

Наименование:Plate - Valve

Каталожный номер:60075391

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring - Small

Каталожный номер:60075463

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spring - Big

Каталожный номер:60075412

Комплект:1

Примечание:

№ на схеме:7

Наименование:Valve - Check

Каталожный номер:60075390

Комплект:3

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:60075427

Комплект:1

Примечание:

№ на схеме:9

Наименование:Stop

Каталожный номер:60075457

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stop

Каталожный номер:60075458

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring - Check Valve

Каталожный номер:60075413

Комплект:3

Примечание:

№ на схеме:12

Наименование:Spring - Stop

Каталожный номер:60075474

Комплект:14

Примечание:

№ на схеме:13

Наименование:Bearing - Needle

Каталожный номер:60075400

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M18x50(GB70.1) 12.9

Каталожный номер:60052088

Комплект:10

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:60075448

Комплект:1

Примечание:

№ на схеме:16

Наименование:Seal - O - Ring

Каталожный номер:B230101000405

Комплект:3

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:A210608000007

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:A210608000011

Комплект:3

Примечание:

№ на схеме:19

Наименование:Catch

Каталожный номер:60015760

Комплект:5

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:60019619

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve - Relief

Каталожный номер:60075396

Комплект:2

Примечание:

№ на схеме:22

Наименование:Valve - Pilot

Каталожный номер:60075395

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve

Каталожный номер:60075397

Комплект:1

Примечание:

№ на схеме:24

Наименование:Plug - Screw

Каталожный номер:60075443

Комплект:4

Примечание:

№ на схеме:25

Наименование:Plate - Friction

Каталожный номер:60015810

Комплект:4

Примечание:
