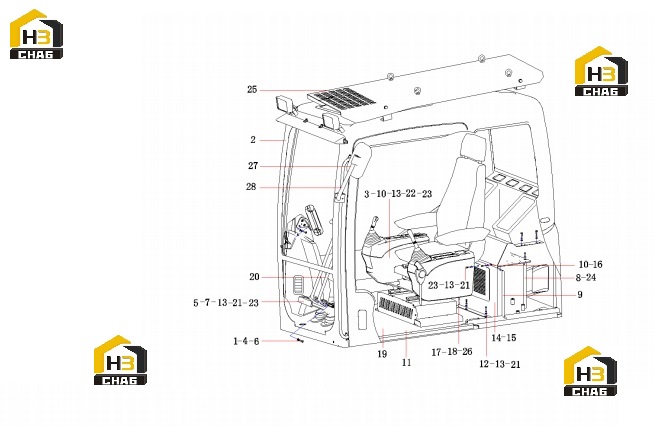

Кабина водителя 13443999

← Комплектующие поворотного подшипника 13484728 Стекла кабины 60277449 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:2

Наименование:CAB

Каталожный номер:60277449

Комплект:1

Примечание:

№ на схеме:3

Наименование:seat and control cabinet

Каталожный номер:13267724

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:8

Примечание:

№ на схеме:5

Наименование:Pedal

Каталожный номер:A810299000007

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:10

Примечание:

№ на схеме:7

Наименование:Sleeve, rubber

Каталожный номер:A820606030112

Комплект:2

Примечание:

№ на схеме:8

Наименование:Supporting Lever

Каталожный номер:13572874

Комплект:2

Примечание:

№ на схеме:9

Наименование:Front bracket of electrical

Каталожный номер:13298857

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:6

Примечание:

№ на схеме:11

Наименование:Plate, damping, cab

Каталожный номер:60208180

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M8x16 GB70.1

Каталожный номер:A210204000146

Комплект:20

Примечание:

№ на схеме:13

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:22

Примечание:

№ на схеме:14

Наименование:lower standing plate

Каталожный номер:13444608

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M6x30 GB818

Каталожный номер:A210210000027

Комплект:6

Примечание:

№ на схеме:16

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:17

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bottom board rack of cab

Каталожный номер:13346289

Комплект:1

Примечание:

№ на схеме:20

Наименование:Running control mechanism

Каталожный номер:13284295

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:6

Примечание:

№ на схеме:22

Наименование:Bolt M6x16 GB5783

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:6

Примечание:

№ на схеме:24

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:25

Наименование:FOPS

Каталожный номер:12621149

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sponge, sealing, rear air outlet

Каталожный номер:10578270

Комплект:1

Примечание:

№ на схеме:27

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:
