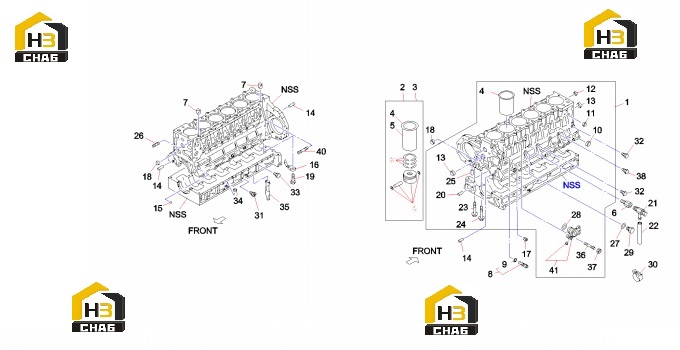

Блок цилиндров 60311929

← Головка блока цилиндров 60311911 Поддон и щуп масляный 60311942 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Air cylinder body assembly

Каталожный номер:60311930

Комплект:1

Примечание:

№ на схеме:2

Наименование:Air cylinder bush component first-187813-7661 1

Каталожный номер:60311931

Комплект:6

Примечание:

№ на схеме:3

Наименование:Air cylinder bush component third-187813-7671 3

Каталожный номер:60311932

Комплект:6

Примечание:

№ на схеме:4

Наименование:Liner, Cylinder (Grade 1)

Каталожный номер:B229900003271

Комплект:6

Примечание:

№ на схеме:5

Наименование:Sleeve,cylinder

Каталожный номер:B229900003272

Комплект:6

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:B229900004722

Комплект:1

Примечание:

№ на схеме:7

Наименование:Dowel

Каталожный номер:B229900005059

Комплект:2

Примечание:

№ на схеме:8

Наименование:Valve

Каталожный номер:B220401001134

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:B229900004547

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:B229900004650

Комплект:4

Примечание:

№ на схеме:11

Наименование:Plug

Каталожный номер:B229900004652

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug, Cup

Каталожный номер:B229900004657

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug, Cup

Каталожный номер:B229900004659

Комплект:4

Примечание:

№ на схеме:14

Наименование:Dowel

Каталожный номер:B229900005061

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:B229900004661

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cooling sprayer

Каталожный номер:60311933

Комплект:6

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60311934

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plug

Каталожный номер:B229900004662

Комплект:3

Примечание:

№ на схеме:19

Наименование:Valve

Каталожный номер:B220401001135

Комплект:6

Примечание:

№ на схеме:20

Наименование:Bush

Каталожный номер:60311935

Комплект:2

Примечание:

№ на схеме:21

Наименование:Valve

Каталожный номер:B220400000444

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B229900004405

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:B229900004951

Комплект:25

Примечание:

№ на схеме:24

Наименование:Bolt 897077-6380 M14x115

Каталожный номер:60311936

Комплект:14

Примечание:

№ на схеме:25

Наименование:Dowel

Каталожный номер:B229900005062

Комплект:2

Примечание:

№ на схеме:26

Наименование:Stud

Каталожный номер:B229900005009

Комплект:1

Примечание:

№ на схеме:27

Наименование:Shim

Каталожный номер:B229900004536

Комплект:1

Примечание:

№ на схеме:28

Наименование:Shim

Каталожный номер:B229900004521

Комплект:1

Примечание:

№ на схеме:29

Наименование:Plug

Каталожный номер:60311937

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:B229900004754

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:60311938

Комплект:1

Примечание:

№ на схеме:32

Наименование:Plug

Каталожный номер:60311939

Комплект:4

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:60008996

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sleeve

Каталожный номер:B229900004422

Комплект:2

Примечание:

№ на схеме:35

Наименование:Rod

Каталожный номер:B229900004226

Комплект:1

Примечание:

№ на схеме:36

Наименование:Stud

Каталожный номер:B229900005002

Комплект:2

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:B229900004802

Комплект:2

Примечание:

№ на схеме:38

Наименование:Plug

Каталожный номер:B229900004658

Комплект:1

Примечание:

№ на схеме:40

Наименование:Stud 894386-5120 M10x46.5

Каталожный номер:60311940

Комплект:2

Примечание:

№ на схеме:41

Наименование:Adapter

Каталожный номер:60311941

Комплект:1

Примечание:
