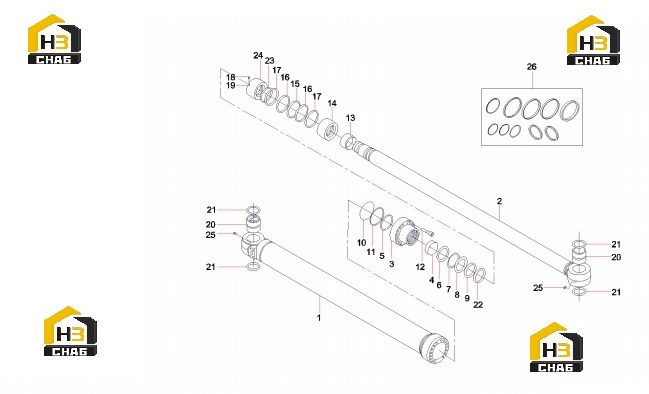

Цилиндр ковша 60117473

← Цилиндр ковша 11813471 Цилиндр стрелы 60011435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder body

Каталожный номер:60154008

Комплект:1

Примечание:

№ на схеме:2

Наименование:piston rod

Каталожный номер:60154018

Комплект:1

Примечание:

№ на схеме:3

Наименование:end cover

Каталожный номер:60154000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, sliding

Каталожный номер:60154009

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:60153990

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, buffer

Каталожный номер:60065204

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, seal

Каталожный номер:60154049

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retainer, switch

Каталожный номер:60154022

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60065342

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60154033

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60153987

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw

Каталожный номер:60022043

Комплект:14

Примечание:

№ на схеме:13

Наименование:Sleeve, buffer

Каталожный номер:60065206

Комплект:1

Примечание:

№ на схеме:14

Наименование:piston rod

Каталожный номер:60154014

Комплект:1

Примечание:

№ на схеме:15

Наименование:Seal

Каталожный номер:60154044

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide ring

Каталожный номер:60154036

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:60153984

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:24000487

Комплект:1

Примечание:

№ на схеме:19

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve, shaft

Каталожный номер:60044359

Комплект:2

Примечание:

№ на схеме:21

Наименование:Ring, dust

Каталожный номер:60044361

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ring, retaining

Каталожный номер:60065242

Комплект:1

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:60153995

Комплект:1

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:60154028

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil cup, forced filling, straight-flow

Каталожный номер:A880899010003

Комплект:2

Примечание:

№ на схеме:26

Наименование:Kit,repair,oil cylinder 30Т

Каталожный номер:60060293

Комплект:1

Примечание:
