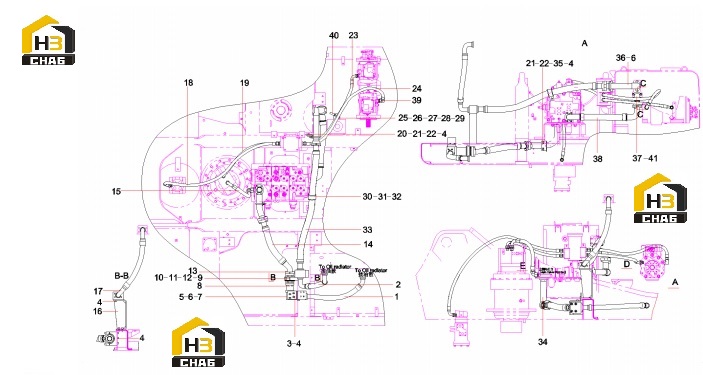

Трубопровод возврата масла 12795184

← Регулятор насоса 60153897 Комплектующие трубопровода возврата масла 12795184 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:rubber hose

Каталожный номер:60212017

Комплект:1

Примечание:

№ на схеме:2

Наименование:rubber hose

Каталожный номер:60205186

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bracket

Каталожный номер:12472789

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M12x25 GB70.1 Grade 10.9

Каталожный номер:A210204000167

Комплект:23

Примечание:

№ на схеме:5

Наименование:Spacer

Каталожный номер:12349060

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:7

Наименование:Screw M12x80 GB70.1 10.9

Каталожный номер:A210204000360

Комплект:4

Примечание:

№ на схеме:8

Наименование:Valve, check

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:9

Наименование:Block, fixing

Каталожный номер:12349191

Комплект:1

Примечание:

№ на схеме:10

Наименование:Block, fixing

Каталожный номер:12349192

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bushing, rubber

Каталожный номер:12349193

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M12x60 GB70.1 10.9

Каталожный номер:A210204000359

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw M12x40 GB70.1 10.9

Каталожный номер:A210204000338

Комплект:4

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:60183964

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002216

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:12349239

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spacer

Каталожный номер:12349199

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe connector

Каталожный номер:B210780000028

Комплект:3

Примечание:

№ на схеме:19

Наименование:Hose

Каталожный номер:B230103001239

Комплект:1

Примечание:

№ на схеме:20

Наименование:Plate, bent

Каталожный номер:12349202

Комплект:1

Примечание:

№ на схеме:21

Наименование:U-bolt

Каталожный номер:10106005

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000001

Комплект:8

Примечание:

№ на схеме:23

Наименование:Hose, rubber

Каталожный номер:B230103000639

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103000235

Комплект:1

Примечание:

№ на схеме:25

Наименование:Supporting

Каталожный номер:12627176

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:A210401000001

Комплект:3

Примечание:

№ на схеме:28

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:30

Наименование:Clip

Каталожный номер:12349200

Комплект:1

Примечание:

№ на схеме:31

Наименование:Jacket, rubber

Каталожный номер:12349201

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210204000055

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose

Каталожный номер:60171472

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe GP,steel

Каталожный номер:12350264

Комплект:1

Примечание:

№ на схеме:35

Наименование:Plate

Каталожный номер:12472752

Комплект:1

Примечание:

№ на схеме:36

Наименование:Pipe GP,steel

Каталожный номер:12350498

Комплект:1

Примечание:

№ на схеме:37

Наименование:Transitional

Каталожный номер:12861994

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hose

Каталожный номер:60171475

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pipe connector

Каталожный номер:B210780000838

Комплект:1

Примечание:

№ на схеме:40

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:41

Наименование:Screw M12x120 GB70.1 12.9

Каталожный номер:A210204000272

Комплект:4

Примечание:
