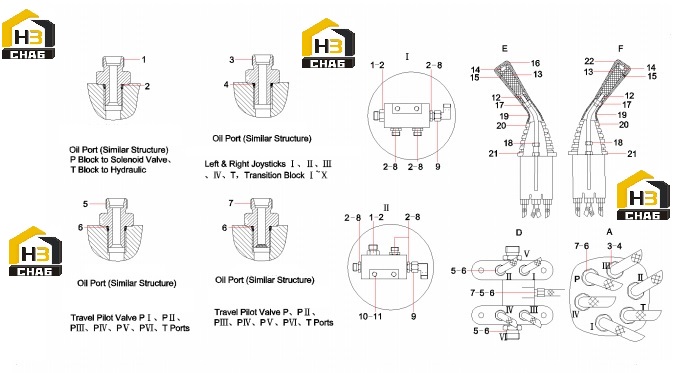

Трубопровод управления гидравлической системы 12777151 (часть 3)

← Трубопровод управления гидравлической системы 12777151 (часть 2) Клапан пилотный 60210245 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:3

Наименование:Joint G3/8-M16

Каталожный номер:11287446

Комплект:20

Примечание:

№ на схеме:4

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:20

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:A820205002445

Комплект:7

Примечание:

№ на схеме:6

Наименование:O-ring 10.8x2.4JISB2401

Каталожный номер:B230101000047

Комплект:10

Примечание:

№ на схеме:7

Наименование:Connector, filter

Каталожный номер:60173491

Комплект:3

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:A820205001148

Комплект:6

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000636

Комплект:12

Примечание:

№ на схеме:10

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt M10x40 GB5783 Grade 10.9

Каталожный номер:21005186

Комплект:8

Примечание:

№ на схеме:12

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:13

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:2

Примечание:

№ на схеме:14

Наименование:Button, push

Каталожный номер:60046659

Комплект:2

Примечание:

№ на схеме:15

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:16

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nut M12x1.25 GB6171

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M14 GB6170

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:19

Наименование:Hood

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hood

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:22

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:
