Трубопровод стрелы 12775329

← Комплектующие ковша 12772747 Цилиндр ковша 11813471 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

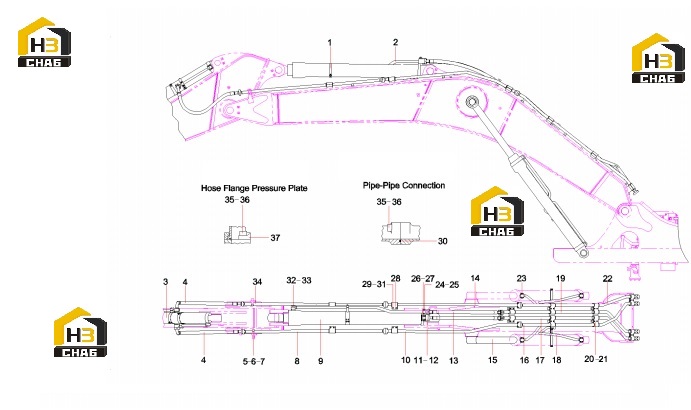

№ на схеме:1

Наименование:Clip GP, pipe

Каталожный номер:12196726

Комплект:1

Примечание:

№ на схеме:2

Наименование:Steel Pipe Assy.

Каталожный номер:12919046

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder GP, bucket

Каталожный номер:11813471

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:60062816

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M10x55 GB70.1 10.9

Каталожный номер:A210204000335

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:7

Наименование:Clamp, pipe

Каталожный номер:11945578

Комплект:2

Примечание:

№ на схеме:8

Наименование:steel pipe assembly 3 (left)

Каталожный номер:13010908

Комплект:1

Примечание:

№ на схеме:9

Наименование:arm clinder

Каталожный номер:60216115

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piping,left,bucket

Каталожный номер:12187463

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:11163375

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:B230101000456

Комплект:3

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:60041738

Комплект:2

Примечание:

№ на схеме:14

Наименование:Piping,right,bucket

Каталожный номер:12188247

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cylinder GP,left,bucket

Каталожный номер:12384594

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cylinder, boom

Каталожный номер:60011435

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cylinder GP, left,arm

Каталожный номер:12384418

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipeline, boom cylinder, left

Каталожный номер:12345909

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cylinder GP, right,arm

Каталожный номер:12384334

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp, pipe

Каталожный номер:11167545

Комплект:12

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:11168201

Комплект:18

Примечание:

№ на схеме:22

Наименование:Cylinder GP, right,bucket

Каталожный номер:12384565

Комплект:1

Примечание:

№ на схеме:23

Наименование:Pipeline, boom cylinder, right

Каталожный номер:12345837

Комплект:1

Примечание:

№ на схеме:24

Наименование:U-bolt

Каталожный номер:11285250

Комплект:1

Примечание:

№ на схеме:25

Наименование:Nut M12 GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plate, support

Каталожный номер:11285251

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M12x110 GB5782 10.9

Каталожный номер:A210110000384

Комплект:4

Примечание:

№ на схеме:28

Наименование:Clamp, pipe

Каталожный номер:11167527

Комплект:12

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:24000642

Комплект:24

Примечание:

№ на схеме:30

Наименование:O-ring 40.7x3.5JISB2401

Каталожный номер:B230101000578

Комплект:4

Примечание:

№ на схеме:31

Наименование:Bolt M16x40 GB5783 Grade 10.9

Каталожный номер:A210111000053

Комплект:24

Примечание:

№ на схеме:32

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:34

Наименование:steel pipe assembly 3 (right)

Каталожный номер:13010977

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:A210401000003

Комплект:48

Примечание:

№ на схеме:36

Наименование:Screw M14x50 GB70.1 10.9

Каталожный номер:A210204000353

Комплект:48

Примечание:

№ на схеме:37

Наименование:Flange, SAE

Каталожный номер:B210780000693

Комплект:16

Примечание:
