Трубопровод правого цилиндра стрелы 12345837

← Трубопровод левого цилиндра стрелы 12345909 Система смазки стрелы 11352533 →

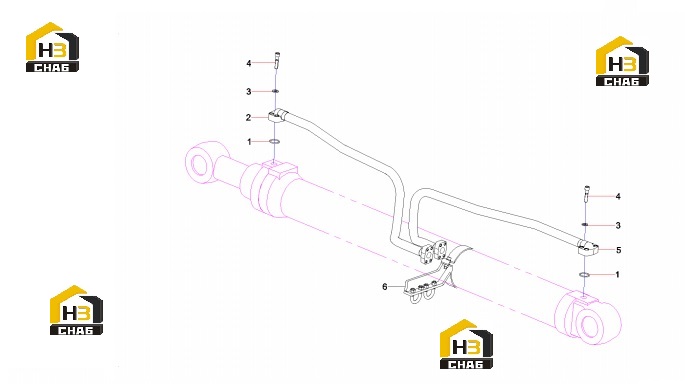

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 29.7x3.5JISB2401

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:2

Наименование:Right locular steel tube

Каталожный номер:12207596

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:4

Наименование:Screw M12x55 GB70.1 10.9

Каталожный номер:21027533

Комплект:8

Примечание:

№ на схеме:5

Наименование:Right large-lumen steel

Каталожный номер:12207657

Комплект:1

Примечание:

№ на схеме:6

Наименование:pipe clip combination

Каталожный номер:12201590

Комплект:1

Примечание:
