Трубопровод насоса 12780371

Трубопровод насоса 12780371

← Клапан электромагнитный 60136331 Фильтр b229900000063 →

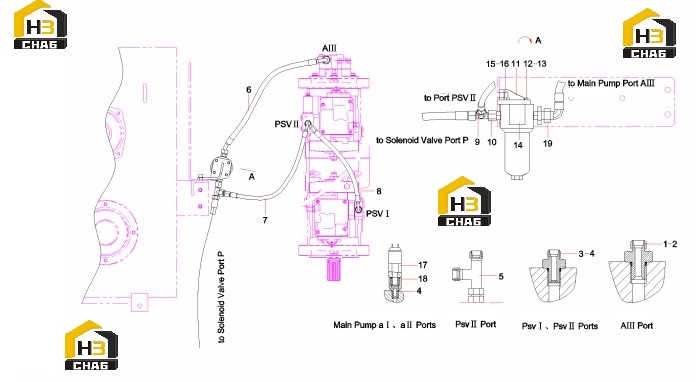

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 10.8x2.4JISB2401
Каталожный номер:B230101000047
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Pipe connector
Каталожный номер:B210780000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103004101
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:B230103004283
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:21018549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Connector, pipe
Каталожный номер:B210780000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Supporting
Каталожный номер:12861976
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw
Каталожный номер:A210204000147
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Filter, oil
Каталожный номер:B229900000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:A210204000021
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:A210401000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Sensor, pressure
Каталожный номер:60116350
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Connector
Каталожный номер:A820205001513
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector, pipe
Каталожный номер:B210780000024
Комплект:1
Примечание:
