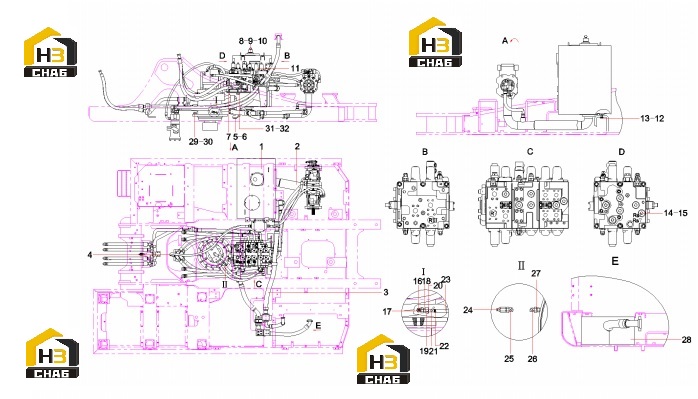

Трубопровод гидравлической системы 12775322

← Комплектующие топливного насоса 11858117 Комплектующие гидравлического бака 12352878 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, hydraulic

Каталожный номер:12352878

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipeline, oil suction

Каталожный номер:12795178

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe, oil drain & return

Каталожный номер:12795184

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe, hydraulic, main

Каталожный номер:12795186

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M20x65 GB70.1 10.9

Каталожный номер:A210204000348

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000006

Комплект:4

Примечание:

№ на схеме:7

Наименование:Main Valve

Каталожный номер:12863952

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve, breather

Каталожный номер:60129702

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:11

Наименование:Multiple valve

Каталожный номер:60212284

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210404000008

Комплект:10

Примечание:

№ на схеме:13

Наименование:Bolt M16x30 GB5783 Grade 10.9

Каталожный номер:A210111000263

Комплект:10

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205002283

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:B210780001426

Комплект:1

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:10137010

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:21

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose, oil outlet

Каталожный номер:10192981

Комплект:1

Примечание:

№ на схеме:24

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:B230103003547

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:27

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sponge, sealing

Каталожный номер:12484241

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt M24x80 GB5783 Grade 10.9

Каталожный номер:A210111000321

Комплект:14

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210401000008

Комплект:14

Примечание:

№ на схеме:31

Наименование:Bolt M20x45 GB5783 Grade 10.9

Каталожный номер:A210111000289

Комплект:3

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:A210405000008

Комплект:3

Примечание:
