Соединения трубопровода бортовых редукторов 11213894

← Цепи и башмаки гусениц 11296007 Шарнир центральный 60173157 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

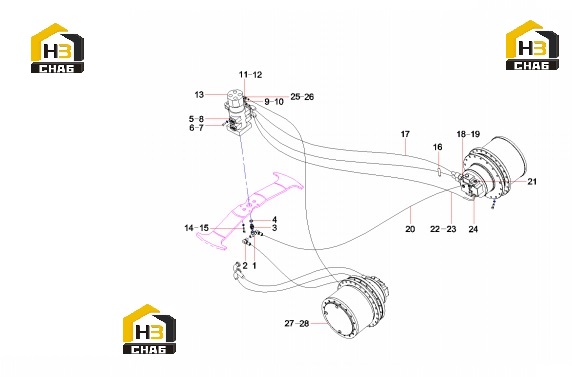

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780001363

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205002377

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-Ring

Каталожный номер:B230101000215

Комплект:4

Примечание:

№ на схеме:6

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210401000001

Комплект:16

Примечание:

№ на схеме:8

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:9

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000839

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:13

Наименование:Joint, swivel

Каталожный номер:60173157

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x40 GB5783 Grade 10.9

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:16

Наименование:Strap, nylon

Каталожный номер:A239900000052

Комплект:8

Примечание:

№ на схеме:17

Наименование:Hose, rubber

Каталожный номер:B230103003358

Комплект:4

Примечание:

№ на схеме:18

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:8

Примечание:

№ на схеме:19

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:16

Примечание:

№ на схеме:20

Наименование:Rubber Hose

Каталожный номер:B230103007479

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780000316

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103002658

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103001563

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:10223366

Комплект:4

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:A831213047000

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pipe connector

Каталожный номер:B210780000174

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plunger Motor

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:28

Наименование:Reducer

Каталожный номер:-

Комплект:2

Примечание:Modification or other
