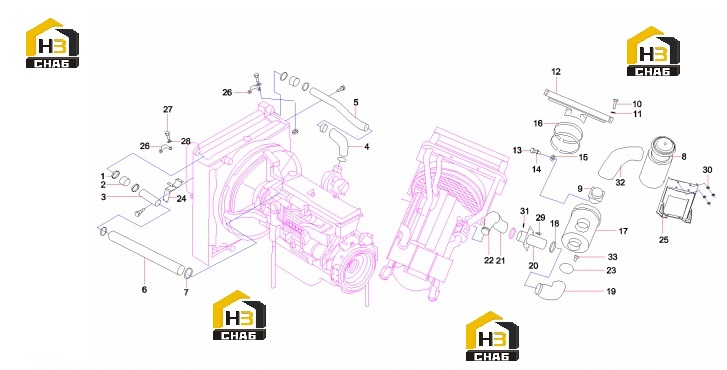

Система впуска воздуха 12786862

← Радиатор 60205590 Фильтр воздушный 60125399 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:T-type anchor ear φ69.9-φ77.7

Каталожный номер:60227325

Комплект:7

Примечание:

№ на схеме:2

Наименование:Hose, short

Каталожный номер:A820606030826

Комплект:2

Примечание:

№ на схеме:3

Наименование:Tube (aftercooler)

Каталожный номер:A820206013313

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, air inlet (aftercooler)

Каталожный номер:A820606030824

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube, Inlet

Каталожный номер:12212591

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, exhaust (aftercooler)

Каталожный номер:A820606030825

Комплект:1

Примечание:

№ на схеме:7

Наименование:T-type anchor ear φ79.5-φ87.4

Каталожный номер:60202888

Комплект:1

Примечание:

№ на схеме:8

Наименование:OilBathFilter

Каталожный номер:60156228

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe - Connection (Air Inlet)

Каталожный номер:11856750

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:12

Наименование:Partition GP - Air Cleaner

Каталожный номер:11856353

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M10x80 GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:10131920

Комплект:2

Примечание:

№ на схеме:17

Наименование:Air cleaner

Каталожный номер:60125399

Комплект:1

Примечание:

№ на схеме:18

Наименование:T-type anchor ear φ139.7-φ147.6

Каталожный номер:60202891

Комплект:3

Примечание:

№ на схеме:19

Наименование:Hose - Air Inlet (Front)

Каталожный номер:11856555

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, steel, air inlet

Каталожный номер:10120823

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, Inlet (Rear)

Каталожный номер:10120819

Комплект:1

Примечание:

№ на схеме:22

Наименование:T-type anchor ear φ101.6-φ109.5

Каталожный номер:60227326

Комплект:1

Примечание:

№ на схеме:23

Наименование:T-type anchor ear φ158.8-φ166.6

Каталожный номер:60202892

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bracket

Каталожный номер:A810102072216

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bracket, oil-bath

Каталожный номер:12684797

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, pipe

Каталожный номер:A820101345946

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M12x20 GB5783 Grade 10.9

Каталожный номер:A210111000199

Комплект:16

Примечание:

№ на схеме:30

Наименование:Nut

Каталожный номер:A210307000001

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210405000001

Комплект:20

Примечание:

№ на схеме:32

Наименование:Hose, air-out, oil-bath

Каталожный номер:12685078

Комплект:1

Примечание:

№ на схеме:33

Наименование:Sensor, air cleaner

Каталожный номер:60148482

Комплект:1

Примечание:
