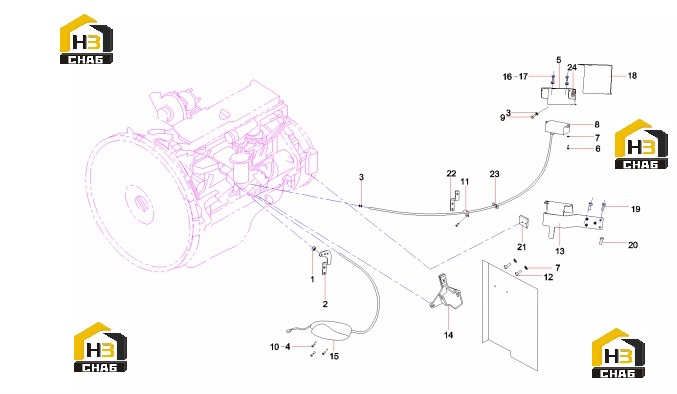

Система управления дроссельной заслонкой 12783718

← Фильтр масляный b222100000398 Трос дроссельной заслонки b220501000347 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bracket, Throttle

Каталожный номер:11001181

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210404000003

Комплект:7

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:5

Наименование:Rain cap, throttle motor

Каталожный номер:12325013

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:5

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:8

Наименование:Motor, throttle

Каталожный номер:B220501000347

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000078

Комплект:3

Примечание:

№ на схеме:11

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:3

Примечание:

№ на схеме:12

Наименование:Screw M8x25 GB70.1 10.9

Каталожный номер:A210204000341

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:12672699

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket GP

Каталожный номер:11594698

Комплект:1

Примечание:

№ на схеме:15

Наименование:Stopper GP, electric Z0.06-24-3

Каталожный номер:B229900002662

Комплект:1

Примечание:

№ на схеме:16

Наименование:False M8x35 GB70.1 10.9

Каталожный номер:A210204000347

Комплект:2

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:12324951

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bracket

Каталожный номер:12674590

Комплект:1

Примечание:

№ на схеме:22

Наименование:Flexible Shaft

Каталожный номер:12214739

Комплект:1

Примечание:

№ на схеме:23

Наименование:Block, rubber

Каталожный номер:12215066

Комплект:1

Примечание:

№ на схеме:24

Наименование:Block, rubber

Каталожный номер:12324947

Комплект:1

Примечание:
