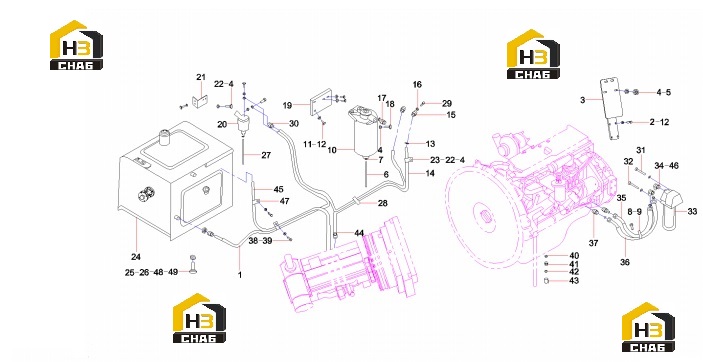

Система топливная 12783714

← Фильтр воздушный 60125399 Фильтр топливный 60164119 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel rubber tube

Каталожный номер:12346260

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000039

Комплект:4

Примечание:

№ на схеме:3

Наименование:Oil filter

Каталожный номер:12599766

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210405000011

Комплект:20

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:10949800

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, hose φ8-φ16

Каталожный номер:60202895

Комплект:2

Примечание:

№ на схеме:8

Наименование:Clamp, pipe

Каталожный номер:12020025

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M12x20(GB5783)

Каталожный номер:A210111000036

Комплект:4

Примечание:

№ на схеме:10

Наименование:Filter, diesel fuel

Каталожный номер:60164119

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:9

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000001

Комплект:13

Примечание:

№ на схеме:13

Наименование:Clamp, hose

Каталожный номер:60202896

Комплект:8

Примечание:

№ на схеме:14

Наименование:Fuel rubber tube

Каталожный номер:12346261

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe

Каталожный номер:12264312

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 16JB982

Каталожный номер:A210434000008

Комплект:8

Примечание:

№ на схеме:17

Наименование:Reducer Joint

Каталожный номер:12518432

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:6

Примечание:

№ на схеме:19

Наименование:diesel filter

Каталожный номер:12599621

Комплект:1

Примечание:

№ на схеме:20

Наименование:Filter, fuel

Каталожный номер:B222100000728

Комплект:1

Примечание:

№ на схеме:21

Наименование:Diesel filter bracket

Каталожный номер:12680856

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:A230200000178

Комплект:7

Примечание:

№ на схеме:24

Наименование:Fuel Tank Assy.

Каталожный номер:12079172

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:27

Наименование:Tube, water drain

Каталожный номер:11127565

Комплект:1

Примечание:

№ на схеме:28

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:3

Примечание:

№ на схеме:29

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:4

Примечание:

№ на схеме:30

Наименование:Reducer

Каталожный номер:12518431

Комплект:2

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:A210204000443

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:A210204000007

Комплект:2

Примечание:

№ на схеме:33

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:34

Наименование:Pipe connector

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:35

Наименование:Hose, engine oil

Каталожный номер:60190299

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, engine oil 1SN20-DKOL-DKOL90

Каталожный номер:60071652

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pipe connector

Каталожный номер:12329107

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:1

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210405000007

Комплект:1

Примечание:

№ на схеме:40

Наименование:Washer, copper

Каталожный номер:60006362

Комплект:1

Примечание:

№ на схеме:41

Наименование:Connector, valve, oil drain

Каталожный номер:11604207

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:43

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:44

Наименование:Pipe connector

Каталожный номер:12264311

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fuel rubber tube

Каталожный номер:12346262

Комплект:1

Примечание:

№ на схеме:46

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:47

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:1

Примечание:

№ на схеме:48

Наименование:spacer SY365CCI2KH.1.3.5-16

Каталожный номер:13226723

Комплект:6

Примечание:

№ на схеме:49

Наименование:spacer SY365CCI2KH.1.3.5-15

Каталожный номер:13204251

Комплект:6

Примечание:
