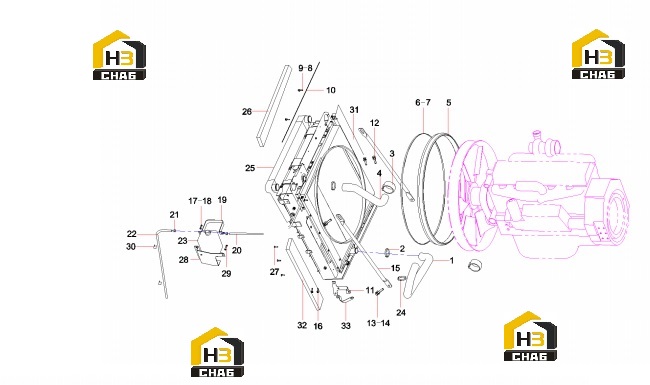

Система охлаждения 12799859

← Система выхлопная 12421894 Радиатор 60205590 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil-in rubber

Каталожный номер:12880674

Комплект:1

Примечание:

№ на схеме:2

Наименование:T-type anchor ear φ73.2-φ81

Каталожный номер:60227327

Комплект:1

Примечание:

№ на схеме:3

Наименование:T-type anchor ear φ57.2-φ65

Каталожный номер:60202885

Комплект:3

Примечание:

№ на схеме:4

Наименование:Hose, water outlet

Каталожный номер:12119616

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, rubber

Каталожный номер:A230199000044

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:7

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:10

Наименование:Seal

Каталожный номер:A820606030560

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe Clamp

Каталожный номер:12016797

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bolt M16x25 GB5783 10.9 grade

Каталожный номер:A210111000366

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:15

Наименование:Support

Каталожный номер:A820301017054

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw M12x30 GB70.1 10.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:17

Наименование:Screw M8x20 GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210405000007

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:12903291

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, hose φ8-φ16

Каталожный номер:60202895

Комплект:3

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:A820606030493

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tank GP, reserve

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:24

Наименование:Protective

Каталожный номер:12413319

Комплект:1

Примечание:

№ на схеме:25

Наименование:Radiator

Каталожный номер:60205590

Комплект:1

Примечание:

№ на схеме:26

Наименование:Top sponge

Каталожный номер:12995792

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pintle

Каталожный номер:11961759

Комплект:11

Примечание:

№ на схеме:28

Наименование:Bent plate

Каталожный номер:12904490

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:2

Примечание:

№ на схеме:30

Наименование:Clamp, cord

Каталожный номер:A230200000175

Комплект:5

Примечание:

№ на схеме:31

Наименование:Right-hand

Каталожный номер:12888635

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sponge, left

Каталожный номер:11857942

Комплект:1

Примечание:

№ на схеме:33

Наименование:plate

Каталожный номер:12010877

Комплект:1

Примечание:
