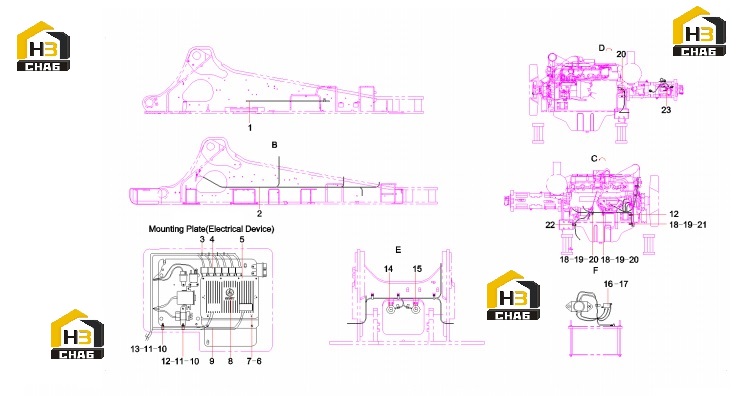

Система электрическая экскаватора 12772934 (часть 2)

← Система электрическая кабины 12772934 Шильдики 13251054 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wire, power supply

Каталожный номер:60012794

Комплект:1

Примечание:

№ на схеме:2

Наименование:Harness, chassis

Каталожный номер:12772933

Комплект:1

Примечание:

№ на схеме:3

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:4

Примечание:

№ на схеме:4

Наименование:Relay, auxiliary

Каталожный номер:B240700000250

Комплект:8

Примечание:

№ на схеме:5

Наименование:Controller pinboard

Каталожный номер:12791157

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210210000027

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:A210404000009

Комплект:4

Примечание:

№ на схеме:8

Наименование:Controller, Sany hydraulic

Каталожный номер:12762535

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tape, electric, PVC

Каталожный номер:A230200000021

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210404000005

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:6

Примечание:

№ на схеме:13

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:4

Примечание:

№ на схеме:14

Наименование:Electric horn

Каталожный номер:60202066

Комплект:1

Примечание:

№ на схеме:15

Наименование:Electric horn

Каталожный номер:60202067

Комплект:1

Примечание:

№ на схеме:16

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fuse

Каталожный номер:A241300000031

Комплект:2

Примечание:

№ на схеме:18

Наименование:Tube

Каталожный номер:11166822

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bolt M10x80 GB5783-00 10.9

Каталожный номер:A210111000295

Комплект:3

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:9

Примечание:

№ на схеме:21

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:14

Примечание:

№ на схеме:23

Наименование:Clip

Каталожный номер:60107513

Комплект:2

Примечание:
