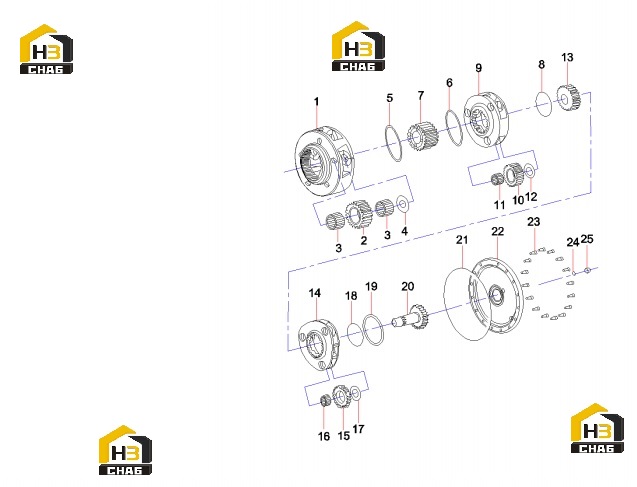

Комплектующие редуктора b220800000168 (часть 2)

← Комплектующие редуктора b220800000168 (часть 1) Комплектующие мотора редуктора 60149324 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Carrier, planetary

Каталожный номер:60089929

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gear, planetary

Каталожный номер:60089861

Комплект:5

Примечание:

№ на схеме:3

Наименование:Bearing, roller

Каталожный номер:60089850

Комплект:10

Примечание:

№ на схеме:4

Наименование:Ring, snap

Каталожный номер:60089870

Комплект:5

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:60089886

Комплект:10

Примечание:

№ на схеме:6

Наименование:Ring, retaining

Каталожный номер:60089877

Комплект:5

Примечание:

№ на схеме:7

Наименование:Gear, sun

Каталожный номер:60089857

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, snap

Каталожный номер:60089871

Комплект:1

Примечание:

№ на схеме:9

Наименование:Carrier, planetary

Каталожный номер:60089930

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gear, planetary

Каталожный номер:60089860

Комплект:3

Примечание:

№ на схеме:11

Наименование:Bearing, roller

Каталожный номер:60089852

Комплект:3

Примечание:

№ на схеме:12

Наименование:Ring, retaining

Каталожный номер:60089872

Комплект:3

Примечание:

№ на схеме:13

Наименование:Gear, sun

Каталожный номер:60089858

Комплект:1

Примечание:

№ на схеме:14

Наименование:Carrier, planetary gear

Каталожный номер:60089928

Комплект:1

Примечание:

№ на схеме:15

Наименование:Gear, planetary

Каталожный номер:60089862

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bearing, roller

Каталожный номер:60089851

Комплект:3

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:60089875

Комплект:3

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:60089874

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60089885

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gear, sun

Каталожный номер:60089859

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60089955

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cover, end

Каталожный номер:60089896

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60089914

Комплект:16

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:60089890

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plug, screw

Каталожный номер:60089908

Комплект:2

Примечание:
