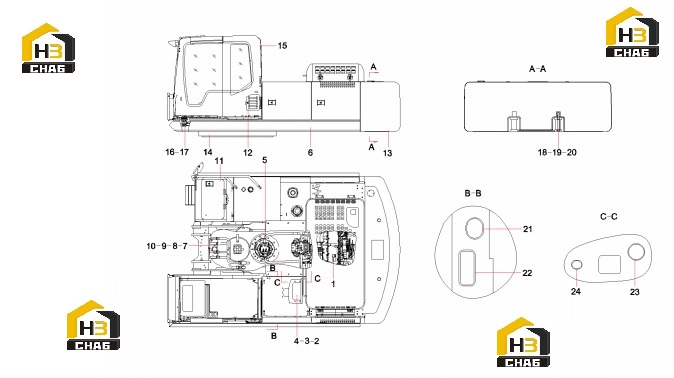

Комплектующие поворотной платформы 13252191

← Компоненты основные экскаватора sy365cc 12755575 Системы двигателя 12773038 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Power train

Каталожный номер:12773038

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coverplate

Каталожный номер:12346305

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x20(GB5783)

Каталожный номер:A210111000036

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:5

Наименование:Pipeline, platform

Каталожный номер:12775322

Комплект:1

Примечание:

№ на схеме:6

Наименование:Platform, swing

Каталожный номер:12774984

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 12 GB97.1

Каталожный номер:A210402000040

Комплект:2

Примечание:

№ на схеме:11

Наименование:Cover GP

Каталожный номер:12761001

Комплект:1

Примечание:

№ на схеме:12

Наименование:Air conditioning system

Каталожный номер:12121640

Комплект:1

Примечание:

№ на схеме:13

Наименование:Counterweight GP

Каталожный номер:11598248

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bearing AS, swing

Каталожный номер:12685806

Комплект:1

Примечание:

№ на схеме:15

Наименование:Driver room SY355C2I2K.1.5

Каталожный номер:13252186

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipeline, pilot

Каталожный номер:12775327

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:A820101213102

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer 33 GB1230

Каталожный номер:60013102

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw M33x320 GB5782 10.9

Каталожный номер:60112963

Комплект:4

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:A820101326339

Комплект:2

Примечание:

№ на схеме:21

Наименование:Jacket, rubber

Каталожный номер:11844004

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rubber protective sleeve

Каталожный номер:12486982

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rubber protective

Каталожный номер:12487116

Комплект:1

Примечание:

№ на схеме:24

Наименование:Jacket, rubber

Каталожный номер:11803349

Комплект:1

Примечание:
