Трубопровод цилиндра ковша 13106095

← Трубопровод стрелы 13106095 Трубопровод левого цилиндра стрелы 11219749 →

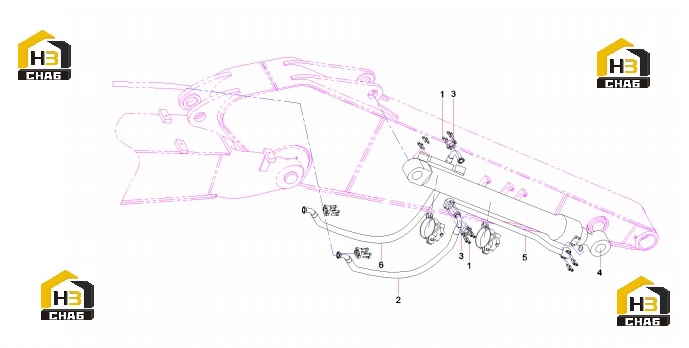

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M12x55 GB70.1 10.9

Каталожный номер:21027533

Комплект:8

Примечание:

№ на схеме:2

Наименование:Rubber Hose

Каталожный номер:60171395

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:6

Примечание:

№ на схеме:4

Наименование:Cylinder, bucket

Каталожный номер:60011434

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bucket cylinder pipeline

Каталожный номер:12182683

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:60171396

Комплект:1

Примечание:
