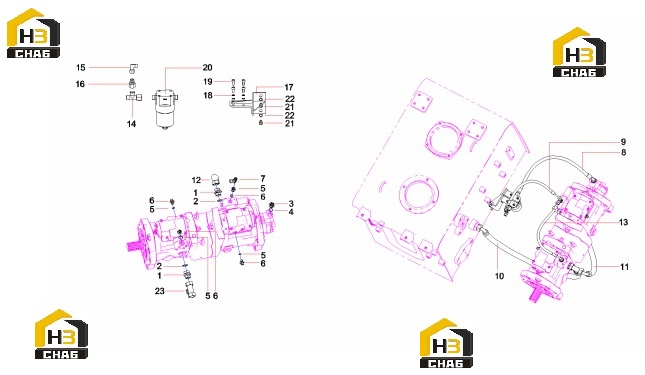

Трубопровод насоса 13308116

← Трубопровод распределительного клапана 13282971 (часть 2) Фильтр 60211330 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:A820205000940

Комплект:4

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:4

Примечание:

№ на схеме:7

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103006930

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:A831213044000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103002446

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000305

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:21018549

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:17

Наименование:Oil filter bracket

Каталожный номер:11934783

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw M8x16 GB70.1

Каталожный номер:A210204000146

Комплект:4

Примечание:

№ на схеме:20

Наименование:Filter

Каталожный номер:60211330

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x20 GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 10 GB93

Каталожный номер:24000512

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:
