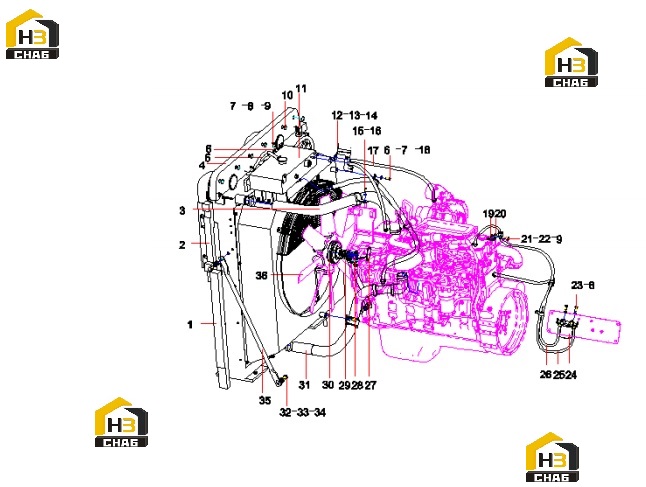

Система охлаждения 13295509 (часть 1)

← Система выхлопная 13295516 (часть 4) Система охлаждения 13295509 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Side Sponge Of

Каталожный номер:12290884

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side Sponge Two

Каталожный номер:13301938

Комплект:1

Примечание:

№ на схеме:3

Наименование:hot water hose

Каталожный номер:13502837

Комплект:1

Примечание:

№ на схеме:4

Наименование:MIDDLE SPONGE

Каталожный номер:13301939

Комплект:1

Примечание:

№ на схеме:5

Наименование:Connection Rubber of Radiator

Каталожный номер:13502380

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:11

Примечание:

№ на схеме:7

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:11

Примечание:

№ на схеме:8

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:19

Примечание:

№ на схеме:9

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:7

Примечание:

№ на схеме:10

Наименование:Pintle

Каталожный номер:11961759

Комплект:6

Примечание:

№ на схеме:11

Наименование:Radiator

Каталожный номер:60254468

Комплект:1

Примечание:

№ на схеме:12

Наименование:bracket SY365C9C5K.1.3.3.2

Каталожный номер:13590538

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:1

Примечание:

№ на схеме:17

Наименование:Exhaust Tube of Turbocharger

Каталожный номер:13502574

Комплект:1

Примечание:

№ на схеме:18

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:4

Примечание:

№ на схеме:19

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:20

Наименование:steel SY365C9C5K.1.3.5.5

Каталожный номер:13673629

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw, hex,inner

Каталожный номер:B210299000005

Комплект:1

Примечание:

№ на схеме:24

Наименование:Corrosion Resistor

Каталожный номер:60251650

Комплект:1

Примечание:

№ на схеме:25

Наименование:Exhaust Pipe of Radiator

Каталожный номер:13502568

Комплект:1

Примечание:

№ на схеме:26

Наименование:Exhaust Pipe of Radiator

Каталожный номер:13502382

Комплект:1

Примечание:

№ на схеме:27

Наименование:clutch bracket 1

Каталожный номер:13445860

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fan spacer tube

Каталожный номер:13445861

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:4

Примечание:

№ на схеме:30

Наименование:clutch

Каталожный номер:60266237

Комплект:1

Примечание:

№ на схеме:31

Наименование:steel SY365C9C5K.1.3.3-1

Каталожный номер:13600486

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer 16 GB93

Каталожный номер:24000514

Комплект:4

Примечание:

№ на схеме:34

Наименование:Washer 16 GB97.1

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:35

Наименование:Support

Каталожный номер:11371981

Комплект:2

Примечание:

№ на схеме:36

Наименование:fan

Каталожный номер:60266516

Комплект:1

Примечание:
