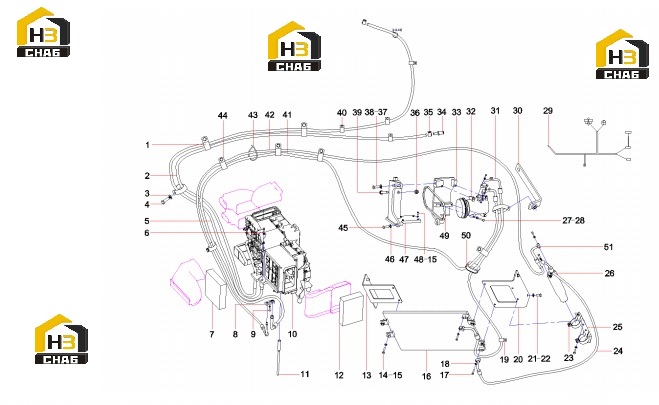

Система кондиционирования воздуха 13296761

← Комплектующие поворотного подшипника 10954162 Комплектующие системы кондиционирования воздуха 60168171 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Harness clamp

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:2

Наименование:Hose, steam

Каталожный номер:10472127

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:16

Примечание:

№ на схеме:4

Наименование:Bolt M12x20 GB5783 10.9

Каталожный номер:A210111000199

Комплект:16

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:10491107

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x25 GB5783 10.9

Каталожный номер:A210111000323

Комплект:7

Примечание:

№ на схеме:7

Наименование:Filter, air, inner

Каталожный номер:B222100000711

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connected plate

Каталожный номер:60250668

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw M6x25 GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:10

Наименование:Assembly, air conditioner unit

Каталожный номер:60168171

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe, drainage

Каталожный номер:A229900009481

Комплект:1

Примечание:

№ на схеме:12

Наименование:Filter

Каталожный номер:60250669

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bracket, condenser

Каталожный номер:11364708

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:16

Наименование:Assembly, condenser

Каталожный номер:A220700000028

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M6x30 GB5783

Каталожный номер:A210111000082

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:7

Примечание:

№ на схеме:19

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bracket, condenser

Каталожный номер:11364763

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8x35 GB5783

Каталожный номер:A210111000092

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:23

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:24

Наименование:Liquid rubber hose

Каталожный номер:60283342

Комплект:1

Примечание:

№ на схеме:25

Наименование:Support, container, liquid storage

Каталожный номер:A229900008784

Комплект:1

Примечание:

№ на схеме:26

Наименование:Container, liquid storage

Каталожный номер:B229900005141

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt M8x80 GB5782

Каталожный номер:A210108000097

Комплект:4

Примечание:

№ на схеме:28

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:13

Примечание:

№ на схеме:29

Наименование:Electrical system, air conditioner

Каталожный номер:10473304

Комплект:1

Примечание:

№ на схеме:30

Наименование:Tube clamp SY335C9C4K.1.8.3

Каталожный номер:13023461

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose

Каталожный номер:60001234

Комплект:1

Примечание:

№ на схеме:32

Наименование:Compressor

Каталожный номер:B220203000007

Комплект:1

Примечание:

№ на схеме:33

Наименование:Seat, adjusting

Каталожный номер:10144092

Комплект:1

Примечание:

№ на схеме:34

Наименование:fixing dice

Каталожный номер:60252875

Комплект:1

Примечание:

№ на схеме:35

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:36

Наименование:Nut M20 GB6170 10

Каталожный номер:A210307000029

Комплект:1

Примечание:

№ на схеме:37

Наименование:Washer 14(GB1230)

Каталожный номер:A210444000001

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M14x40 GB5783-00 10.9

Каталожный номер:A210111000208

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M20x80 GB5783 10.9

Каталожный номер:A210110000201

Комплект:1

Примечание:

№ на схеме:40

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:5

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:60086679

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:60070589

Комплект:1

Примечание:

№ на схеме:43

Наименование:Strap, nylon (black)

Каталожный номер:A239900000066

Комплект:40

Примечание:

№ на схеме:44

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:7

Примечание:

№ на схеме:45

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:1

Примечание:

№ на схеме:46

Наименование:Washer 12 GB1230

Каталожный номер:A210491000121

Комплект:1

Примечание:

№ на схеме:47

Наименование:Compressor

Каталожный номер:12294754

Комплект:1

Примечание:

№ на схеме:48

Наименование:Bolt M10x35 GB5783 10.9

Каталожный номер:A210111000026

Комплект:4

Примечание:

№ на схеме:49

Наименование:V-belt

Каталожный номер:A230106000147

Комплект:1

Примечание:

№ на схеме:50

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:51

Наименование:Connector

Каталожный номер:60034037

Комплект:1

Примечание:
