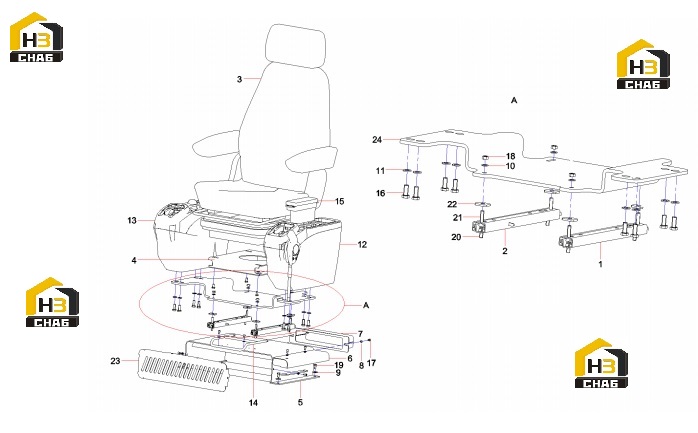

Сиденье водителя и консоли управления 13296935

← Механизм управления ходом 13387426 Механизм регулировки сиденья b229900000265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Guide rail, seat, left

Каталожный номер:60033205

Комплект:1

Примечание:

№ на схеме:2

Наименование:Guide rail, seat, right

Каталожный номер:60033517

Комплект:1

Примечание:

№ на схеме:3

Наименование:Seat, cab, mechanical suspension

Каталожный номер:B229900000265

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket, upper base, seat

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket, lower base, seat

Каталожный номер:10428097

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hood, outer

Каталожный номер:11371476

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange, coupling, air duct

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:9

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:12

Наименование:Console AS, left

Каталожный номер:60114803

Комплект:1

Примечание:

№ на схеме:13

Наименование:Console AS, right

Каталожный номер:60114802

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pull rod, seat

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:15

Наименование:Panel control

Каталожный номер:60240844

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:8

Примечание:

№ на схеме:17

Наименование:Screw M6x10 GB70.1

Каталожный номер:A210204000172

Комплект:8

Примечание:

№ на схеме:18

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:8

Примечание:

№ на схеме:20

Наименование:Screw M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:4

Примечание:

№ на схеме:21

Наименование:Screw M8x30 GB70.1 10.9

Каталожный номер:24000431

Комплект:4

Примечание:

№ на схеме:22

Наименование:Adjuster, guide rail, seat

Каталожный номер:10130346

Комплект:4

Примечание:

№ на схеме:23

Наименование:Cover, seat bracket, front

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:24

Наименование:Supporting Plate

Каталожный номер:13526417

Комплект:1

Примечание:
