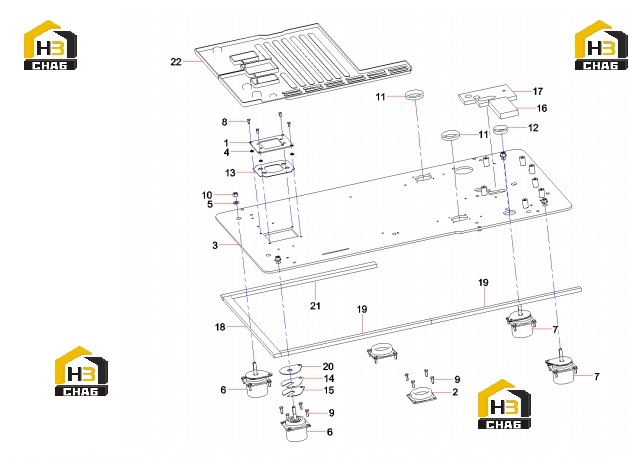

Пол кабины 13296815

← Комплектующие правого подлокотника 60114802 Подшипник поворотный 13253628 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Board, connecting

Каталожный номер:A810402050021

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber pad

Каталожный номер:12827984

Комплект:2

Примечание:

№ на схеме:3

Наименование:Base Plate SY335C9C5K.1.5.1.1

Каталожный номер:13296817

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:6

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:7

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M10x30 GB5783 10.9

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:10

Наименование:Nut M16 GB617010

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:11

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:12

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket, foot valve

Каталожный номер:11937141

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:11593942

Комплект:4

Примечание:

№ на схеме:15

Наименование:Shim

Каталожный номер:11594064

Комплект:4

Примечание:

№ на схеме:16

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:2

Примечание:

№ на схеме:17

Наименование:Foam, sealing

Каталожный номер:11935737

Комплект:1

Примечание:

№ на схеме:18

Наименование:Foam, bottom plate, cab

Каталожный номер:12768939

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sponge, bottom plate, cab

Каталожный номер:12768943

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plate

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:21

Наименование:Sponge, bottom plate, cab

Каталожный номер:12385099

Комплект:1

Примечание:

№ на схеме:22

Наименование:Floor Pad SY335C9C5K.1.5.1-1

Каталожный номер:13296814

Комплект:1

Примечание:
