Крепление левой двери 13511618

Крепление левой двери 13511618

← Перегородка центральная левая 13504873 Замок дверной 12944010 →

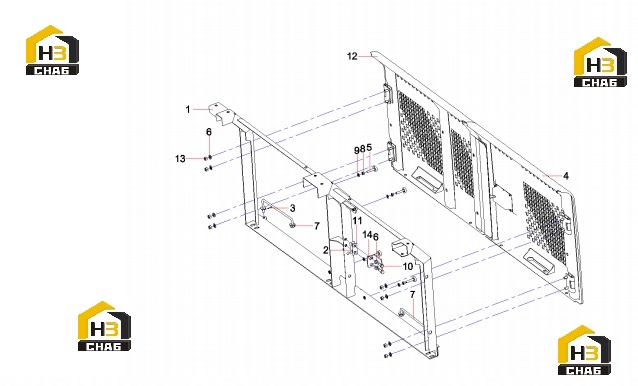

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left door mounting frame
Каталожный номер:13511630
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Gasket
Каталожный номер:12669836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pin 3.2x16 GB91
Каталожный номер:A210501000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:doorll SY335C9C4K.1.6C.22.1
Каталожный номер:12944010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12 GB97.1
Каталожный номер:A210405000001
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Catch
Каталожный номер:12196084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10 GB6170
Каталожный номер:A210307000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10 GB97.1
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12x30 GB5783
Каталожный номер:A210111000038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Gasket
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Door
Каталожный номер:12677108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut M12 GB6170
Каталожный номер:A210307000001
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
