Комплектующие поворотной платформы sy335c9 13297123

← Компоненты основные экскаватора sy365c9 13267432 Системы двигателя 13295573 →

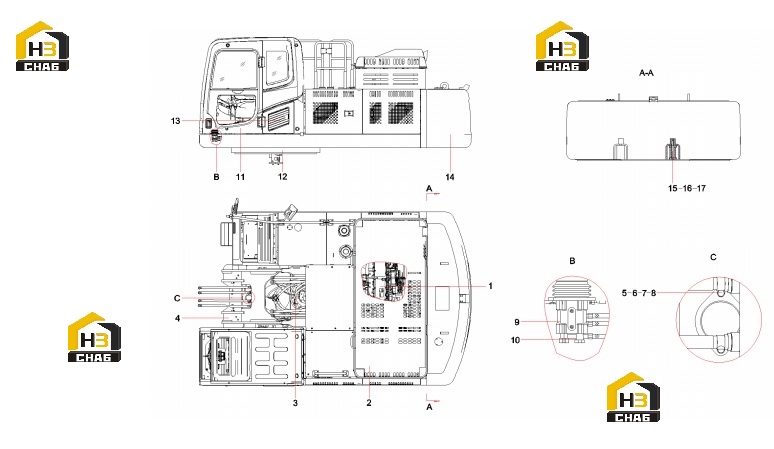

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Power system SY335C9C5K.1.3

Каталожный номер:13295573

Комплект:1

Примечание:

№ на схеме:2

Наименование:General assembly of covering parts

Каталожный номер:13295863

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hydraulic main pipeline

Каталожный номер:13276714

Комплект:1

Примечание:

№ на схеме:4

Наименование:Revolving Frame SY335C9C5K.1.1

Каталожный номер:13296802

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x30 GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:A820101213102

Комплект:4

Примечание:

№ на схеме:10

Наименование:Pilot pipeline SY335C9C5K.1.4

Каталожный номер:13283059

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cab SY335C9C5K.1.5

Каталожный номер:13297019

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rotary bearing assy

Каталожный номер:13253628

Комплект:1

Примечание:

№ на схеме:13

Наименование:Air conditioning SY335C9C5K.1.8

Каталожный номер:13296761

Комплект:1

Примечание:

№ на схеме:14

Наименование:Counterweight assembly

Каталожный номер:12066258

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 33 GB1230

Каталожный номер:60013102

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw M33x320 GB5782 10.9

Каталожный номер:60112963

Комплект:4

Примечание:

№ на схеме:17

Наименование:Shim

Каталожный номер:A820101326339

Комплект:2

Примечание:
