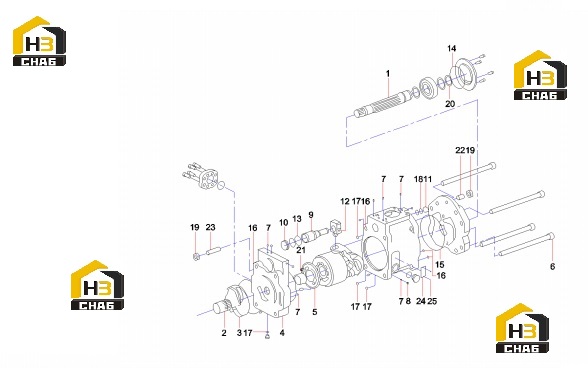

Комплектующие плунжерного насоса 60155079 (часть 2)

← Комплектующие плунжерного насоса 60155079 (часть 1) Комплектующие насоса 60153895 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60075453

Комплект:1

Примечание:

№ на схеме:2

Наименование:Coupler, spline

Каталожный номер:60075431

Комплект:1

Примечание:

№ на схеме:3

Наименование:Vane, boosting

Каталожный номер:60075469

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cover Valve

Каталожный номер:60150552

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tray, oil distribution

Каталожный номер:60075447

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:60075439

Комплект:4

Примечание:

№ на схеме:7

Наименование:Setscrew

Каталожный номер:60008728

Комплект:32

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:60008820

Комплект:5

Примечание:

№ на схеме:9

Наименование:Plunger, servo

Каталожный номер:60075455

Комплект:2

Примечание:

№ на схеме:10

Наименование:Post, bumping

Каталожный номер:60075377

Комплект:2

Примечание:

№ на схеме:11

Наименование:Post, bumping

Каталожный номер:60075376

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60008549

Комплект:2

Примечание:

№ на схеме:13

Наименование:О-ring

Каталожный номер:60093160

Комплект:2

Примечание:

№ на схеме:14

Наименование:О-ring

Каталожный номер:60125207

Комплект:3

Примечание:

№ на схеме:15

Наименование:О-ring

Каталожный номер:60125209

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal, О-ring

Каталожный номер:60038716

Комплект:15

Примечание:

№ на схеме:17

Наименование:Seal, О-ring

Каталожный номер:60038712

Комплект:10

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:60075424

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut, hex

Каталожный номер:60039359

Комплект:4

Примечание:

№ на схеме:20

Наименование:Gear, sun

Каталожный номер:60064417

Комплект:2

Примечание:

№ на схеме:21

Наименование:Pin

Каталожный номер:60075461

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rod, threaded

Каталожный номер:60075441

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rod, screw

Каталожный номер:60075440

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:60038620

Комплект:2

Примечание:
