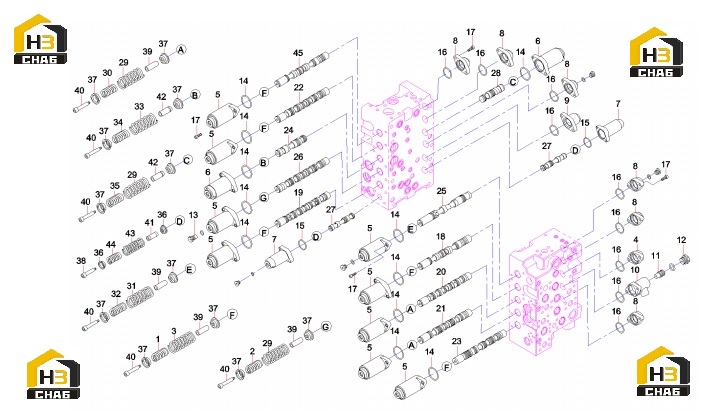

Клапан распределительный 60063228

← Фильтр 60101257 Комплектующие распределительного клапана 60063228 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Spring

Каталожный номер:60150693

Комплект:5

Примечание:

№ на схеме:2

Наименование:Spring

Каталожный номер:60008770

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:60081441

Комплект:5

Примечание:

№ на схеме:4

Наименование:Cover Spool

Каталожный номер:60150678

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover, spring

Каталожный номер:60100505

Комплект:9

Примечание:

№ на схеме:6

Наименование:Cover, spring

Каталожный номер:60100506

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cover, spring

Каталожный номер:60100507

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:60008789

Комплект:6

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:60008790

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:60100469

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston

Каталожный номер:60100509

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60100468

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60100466

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60100514

Комплект:11

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60008821

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60050051

Комплект:9

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:60008721

Комплект:44

Примечание:

№ на схеме:18

Наименование:Sub-Ass'Y Travel Spool

Каталожный номер:60150691

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sub-Ass'Y Arm 1 Spool

Каталожный номер:60150682

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sub-Ass'Y Boom 1 Spool

Каталожный номер:60150680

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spool Bucket

Каталожный номер:60150679

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spool Swing

Каталожный номер:60150685

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spool Arm 2

Каталожный номер:60150683

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spool Boom 2

Каталожный номер:60150681

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sub-Ass'Y Straight Travel Spool

Каталожный номер:60150689

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spool, service valve

Каталожный номер:60100473

Комплект:1

Примечание:

№ на схеме:27

Наименование:Spool Bypass-Cut

Каталожный номер:60150687

Комплект:2

Примечание:

№ на схеме:28

Наименование:Spool Swing Priority

Каталожный номер:60150686

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:60008769

Комплект:4

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:60081442

Комплект:2

Примечание:

№ на схеме:31

Наименование:Spring

Каталожный номер:60100502

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring

Каталожный номер:60100503

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spring

Каталожный номер:60008771

Комплект:1

Примечание:

№ на схеме:34

Наименование:Spring

Каталожный номер:60150692

Комплект:1

Примечание:

№ на схеме:35

Наименование:Spring

Каталожный номер:60039319

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seat

Каталожный номер:60008825

Комплект:4

Примечание:

№ на схеме:37

Наименование:Seat

Каталожный номер:60008823

Комплект:22

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:60038528

Комплект:2

Примечание:

№ на схеме:39

Наименование:Ring, retaining

Каталожный номер:60008818

Комплект:9

Примечание:

№ на схеме:40

Наименование:Stud

Каталожный номер:60008819

Комплект:11

Примечание:

№ на схеме:41

Наименование:Ring, retaining

Каталожный номер:60100508

Комплект:2

Примечание:

№ на схеме:42

Наименование:Ring, retaining

Каталожный номер:60008801

Комплект:2

Примечание:

№ на схеме:43

Наименование:Spring

Каталожный номер:60150695

Комплект:2

Примечание:

№ на схеме:44

Наименование:Spring

Каталожный номер:60150694

Комплект:2

Примечание:

№ на схеме:45

Наименование:Spool Travel

Каталожный номер:60150688

Комплект:1

Примечание:
