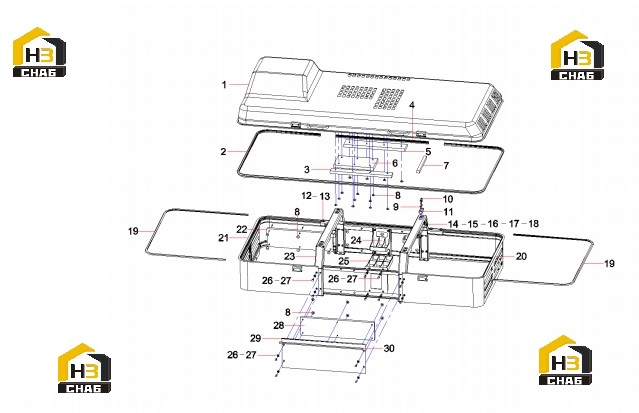

Капот 13295950

← Замок дверной 12677408 Система гидравлическая 13276714 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Top cover of machine

Каталожный номер:13295960

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing strip SY335C9C5K.1.6.6-8

Каталожный номер:13417686

Комплект:1

Примечание:

№ на схеме:3

Наименование:sponge SY335C9C5K.1.6.6-13

Каталожный номер:13588401

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing strip SY335C9C5K.1.6.6-7

Каталожный номер:13417684

Комплект:1

Примечание:

№ на схеме:5

Наименование:sponge SY335C9C5K.1.6.6-11

Каталожный номер:13588399

Комплект:1

Примечание:

№ на схеме:6

Наименование:sponge SY335C9C5K.1.6.6-12

Каталожный номер:13588400

Комплект:1

Примечание:

№ на схеме:7

Наименование:sponge SY335C9C5K.1.6.6-10

Каталожный номер:13417126

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pintle

Каталожный номер:11961759

Комплект:38

Примечание:

№ на схеме:9

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:10

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:11

Наименование:supporting block

Каталожный номер:13417231

Комплект:4

Примечание:

№ на схеме:12

Наименование:Washer 12 GB96.1

Каталожный номер:60262511

Комплект:4

Примечание:

№ на схеме:13

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:60262508

Комплект:4

Примечание:

№ на схеме:14

Наименование:wind hook SY335C9C5K.1.6.6.8

Каталожный номер:13417094

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin 3.2x16 GB91

Каталожный номер:A210501000001

Комплект:1

Примечание:

№ на схеме:16

Наименование:bracket SY335C9C5K.1.6.6-9

Каталожный номер:13417274

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw M6x16 GB70.1

Каталожный номер:A210204000130

Комплект:4

Примечание:

№ на схеме:19

Наименование:Sealing strip SY335C9C5K.1.6.6-2

Каталожный номер:13417652

Комплект:2

Примечание:

№ на схеме:20

Наименование:plate SY335C9C5K.1.6.6.3A

Каталожный номер:13417029

Комплект:1

Примечание:

№ на схеме:21

Наименование:plate SY335C9C5K.1.6.6.4A

Каталожный номер:13417075

Комплект:1

Примечание:

№ на схеме:22

Наименование:sponge SY335C9C5K.1.6.6-5

Каталожный номер:13417142

Комплект:2

Примечание:

№ на схеме:23

Наименование:bracket assembly

Каталожный номер:13416961

Комплект:1

Примечание:

№ на схеме:24

Наименование:pedal SY335C9C5K.1.6.6.7

Каталожный номер:13416520

Комплект:1

Примечание:

№ на схеме:25

Наименование:pedal SY335C9C5K.1.6.6.6

Каталожный номер:13416514

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 12 GB97.1

Каталожный номер:60262512

Комплект:24

Примечание:

№ на схеме:27

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:24

Примечание:

№ на схеме:28

Наименование:Sponge SY335C9C5K.1.6.6-4

Каталожный номер:13417127

Комплект:2

Примечание:

№ на схеме:29

Наименование:plate SY335C9C5K.1.6.6.5A

Каталожный номер:13417085

Комплект:2

Примечание:

№ на схеме:30

Наименование:Sealing strip SY335C9C5K.1.6.6-3

Каталожный номер:13417682

Комплект:2

Примечание:
