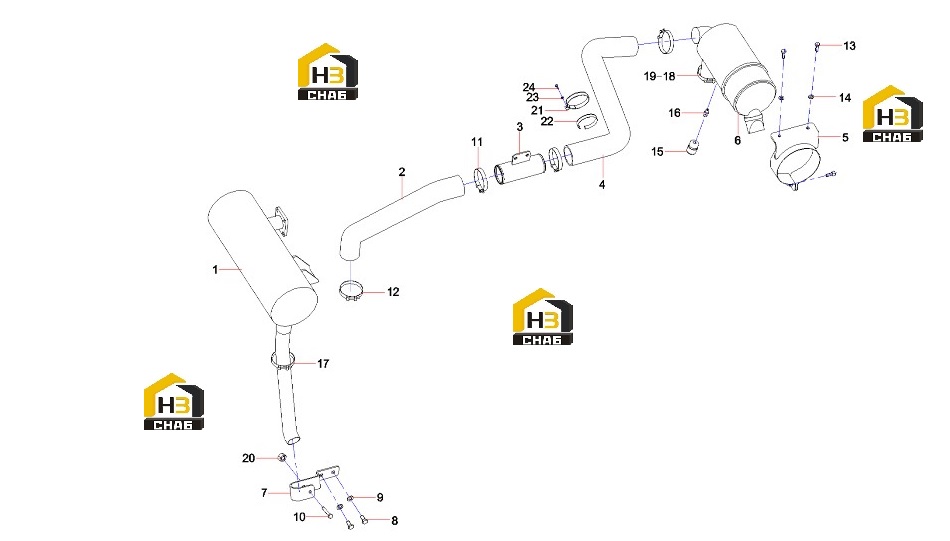

Система впуска и выпуска воздуха 13208917

← Система амортизации двигателя 13103264 Фильтр воздушный 60114706 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:muffler

Каталожный номер:60234649

Комплект:1

Примечание:

№ на схеме:2

Наименование:after-intake pipe

Каталожный номер:13206658

Комплект:1

Примечание:

№ на схеме:3

Наименование:connection steel tube

Каталожный номер:13055089

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air intake tube

Каталожный номер:13051114

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp assembly

Каталожный номер:13055086

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air filter

Каталожный номер:60114706

Комплект:1

Примечание:

№ на схеме:7

Наименование:muffler pipe fix plate assembly

Каталожный номер:13370959

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M8x60GB5783

Каталожный номер:A210111000095

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:A229900003104

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:A229900002031

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000162

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pressure alarm

Каталожный номер:60195980

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connector, sensor,air filter

Каталожный номер:B229900003909

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamp

Каталожный номер:13103541

Комплект:1

Примечание:

№ на схеме:18

Наименование:Filter net SY35C1Y3WU.1.3.2.3

Каталожный номер:13313311

Комплект:1

Примечание:

№ на схеме:19

Наименование:Anchor ear, T-type

Каталожный номер:60021999

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:21

Наименование:clamp SY35C1Y3WU.1.3.4-7

Каталожный номер:13493991

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sheath

Каталожный номер:11225692

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000632

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:1

Примечание:
