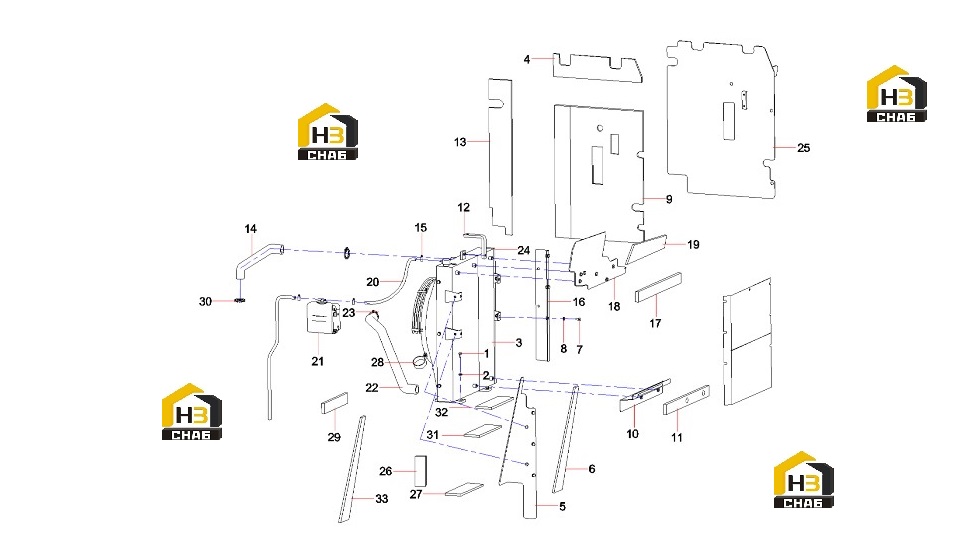

Система охлаждения 13208918

← Фильтр воздушный 60114706 Радиатор 60233037 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:3

Наименование:radiator

Каталожный номер:60233037

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hermal Insulation Sponge

Каталожный номер:13072795

Комплект:1

Примечание:

№ на схеме:5

Наименование:rear sealing board assembly

Каталожный номер:13055126

Комплект:1

Примечание:

№ на схеме:6

Наименование:rear sealing sponge

Каталожный номер:13055112

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:14

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000633

Комплект:14

Примечание:

№ на схеме:9

Наименование:Hermal Insulation Sponge

Каталожный номер:13072796

Комплект:1

Примечание:

№ на схеме:10

Наименование:lower sealing plate assembly

Каталожный номер:13055134

Комплект:1

Примечание:

№ на схеме:11

Наименование:dust shelter sealing sponge

Каталожный номер:13055124

Комплект:1

Примечание:

№ на схеме:12

Наименование:radiater upper support

Каталожный номер:13055109

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hermal Insulation Sponge

Каталожный номер:13072794

Комплект:1

Примечание:

№ на схеме:14

Наименование:water-in pipe SY35C1Y3WU.1.3.3

Каталожный номер:13051116

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:16

Наименование:front sealing board

Каталожный номер:13065196

Комплект:1

Примечание:

№ на схеме:17

Наименование:dust-proof net upper sealing

Каталожный номер:13064728

Комплект:1

Примечание:

№ на схеме:18

Наименование:upper sealing board assem

Каталожный номер:13055141

Комплект:1

Примечание:

№ на схеме:19

Наименование:upper sealing sponge

Каталожный номер:13055110

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:A820606030367

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tank GP, reserve

Каталожный номер:60115933

Комплект:1

Примечание:

№ на схеме:22

Наименование:water-in tube SY35C2Y4WU.1.3.3

Каталожный номер:13206659

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop

Каталожный номер:A210855000010

Комплект:4

Примечание:

№ на схеме:24

Наименование:front sealing sponge

Каталожный номер:13055114

Комплект:1

Примечание:

№ на схеме:25

Наименование:Heat Insulation Plate Components

Каталожный номер:13072799

Комплект:1

Примечание:

№ на схеме:26

Наименование:lower sealing sponge

Каталожный номер:13055115

Комплект:1

Примечание:

№ на схеме:27

Наименование:down sealing sponge

Каталожный номер:13063067

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp, harness

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:29

Наименование:upper sealing sponge

Каталожный номер:13368178

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose ring hoop

Каталожный номер:21004575

Комплект:1

Примечание:

№ на схеме:31

Наименование:lower sealing sponge

Каталожный номер:13315725

Комплект:1

Примечание:

№ на схеме:32

Наименование:lower sealing sponge

Каталожный номер:13315724

Комплект:1

Примечание:

№ на схеме:33

Наименование:sealing sponge

Каталожный номер:13321235

Комплект:1

Примечание:
