Система гидравлическая пилотная 13627675

Система гидравлическая пилотная 13627675

← Компоненты пилотной гидравлической системы 13627675 Схема гидравлической системы 13627675 →

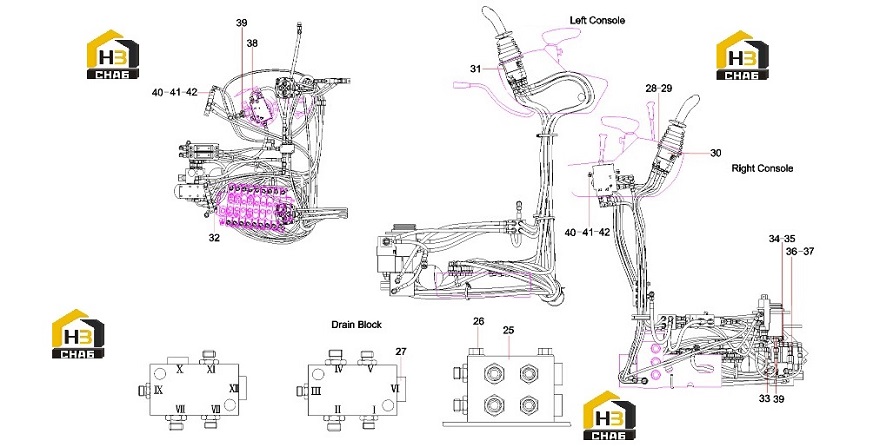

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:25
Наименование:Block, PT
Каталожный номер:12053111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Bolt M8x65GB5782
Каталожный номер:A210110000306
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Plug, screw
Каталожный номер:B210780000164
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Washer
Каталожный номер:60060564
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Right Pilot Control Valve Assembly
Каталожный номер:60242507
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Left Pilot Control Valve Assembly
Каталожный номер:60242506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Connector,pipe
Каталожный номер:B210780001053
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Joint, pipe
Каталожный номер:B210780000014
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Pipe connector
Каталожный номер:60136966
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Adapter, relay
Каталожный номер:A820205000944
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Relay, pressure
Каталожный номер:B240700000221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Connector, pipe
Каталожный номер:B210780001720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Connector
Каталожный номер:A820205000940
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Screw
Каталожный номер:60027725
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Washer
Каталожный номер:60027775
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Pilot-control Valve
Каталожный номер:60281974
Комплект:3
Примечание:
