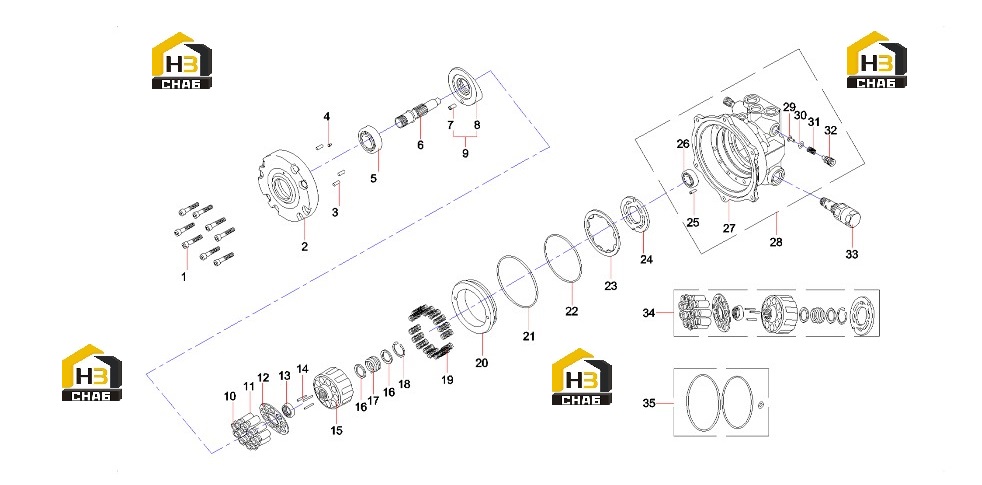

Компоненты мотора редуктора (часть1) 60258141

← Комплектующие редуктора 60258140 Компоненты мотора редуктора (часть2) 60258141 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:60164376

Комплект:8

Примечание:

№ на схеме:2

Наименование:PLATE S

Каталожный номер:60258102

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin

Каталожный номер:60164322

Комплект:3

Примечание:

№ на схеме:4

Наименование:FILTER

Каталожный номер:60258113

Комплект:1

Примечание:

№ на схеме:5

Наименование:BEARING

Каталожный номер:60258115

Комплект:1

Примечание:

№ на схеме:6

Наименование:SHAFT

Каталожный номер:60258103

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:60258118

Комплект:1

Примечание:

№ на схеме:8

Наименование:SWASH PLATE

Каталожный номер:60258110

Комплект:1

Примечание:

№ на схеме:9

Наименование:SWASH PLATE KIT 1

Каталожный номер:60260278

Комплект:1

Примечание:

№ на схеме:10

Наименование:SHOE

Каталожный номер:60258107

Комплект:9

Примечание:

№ на схеме:11

Наименование:PISTON ASSY

Каталожный номер:60258106

Комплект:9

Примечание:

№ на схеме:12

Наименование:SHOE HOLDER

Каталожный номер:60258108

Комплект:1

Примечание:

№ на схеме:13

Наименование:BARREL HOLDER

Каталожный номер:60258109

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:60258112

Комплект:3

Примечание:

№ на схеме:15

Наименование:CYLINDER BARREL

Каталожный номер:60258104

Комплект:1

Примечание:

№ на схеме:16

Наименование:RETAINER

Каталожный номер:60258111

Комплект:2

Примечание:

№ на схеме:17

Наименование:SPRING C

Каталожный номер:60258114

Комплект:1

Примечание:

№ на схеме:18

Наименование:SNAP RING

Каталожный номер:60258116

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING ASSY

Каталожный номер:60258120

Комплект:1

Примечание:

№ на схеме:20

Наименование:BARAKE PISTON

Каталожный номер:60258119

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:60164378

Комплект:1

Примечание:

№ на схеме:22

Наименование:O RING

Каталожный номер:60257745

Комплект:1

Примечание:

№ на схеме:23

Наименование:DISK PLATE

Каталожный номер:60258121

Комплект:1

Примечание:

№ на схеме:24

Наименование:VALVE PLATE

Каталожный номер:60258105

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPRING PIN

Каталожный номер:60258117

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bearing

Каталожный номер:A210601000003

Комплект:1

Примечание:

№ на схеме:27

Наименование:BODY2

Каталожный номер:60258101

Комплект:1

Примечание:

№ на схеме:28

Наименование:BODY H SUB ASSY

Каталожный номер:60258137

Комплект:1

Примечание:

№ на схеме:29

Наименование:CHECK VALVE

Каталожный номер:60258123

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:60038798

Комплект:2

Примечание:

№ на схеме:31

Наименование:SPRING

Каталожный номер:60258125

Комплект:2

Примечание:

№ на схеме:32

Наименование:PLUG

Каталожный номер:60258124

Комплект:2

Примечание:

№ на схеме:33

Наименование:RELIEF VALVE

Каталожный номер:60258122

Комплект:2

Примечание:

№ на схеме:34

Наименование:CYLINDER BARREL SUB ASSY

Каталожный номер:60258138

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hysraulic Motor Sun Ass'y

Каталожный номер:60164336

Комплект:1

Примечание:
