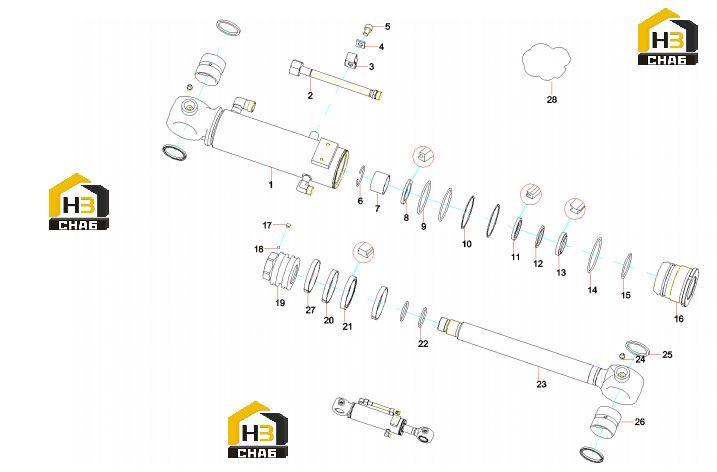

Цилиндр отвала 13239088

← Составляющие гидроклапана 60167638 Редуктор 60167753 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Assem. ZX35.3.4B.2

Каталожный номер:13239092

Комплект:1

Примечание:

№ на схеме:2

Наименование:Oil tube component II ZX35.3.4B.3

Каталожный номер:13239097

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe ClampZX35.3.2A-4

Каталожный номер:13046617

Комплект:1

Примечание:

№ на схеме:4

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:1

Примечание:

№ на схеме:6

Наименование:Retaining Ring

Каталожный номер:60183946

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing, oilless

Каталожный номер:60180960

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal ring

Каталожный номер:60176730

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring 78.97x3.53AS568-235

Каталожный номер:B230101000709

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, retainer

Каталожный номер:B229900001470

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seal ring

Каталожный номер:60176732

Комплект:1

Примечание:

№ на схеме:12

Наименование:-

Каталожный номер:60180968

Комплект:1

Примечание:

№ на схеме:13

Наименование:Dust Ring

Каталожный номер:60176723

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 85x3.55GB3452.1

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:16

Наименование:Guide Sleeve ZX35.3.4B-1

Каталожный номер:13239086

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M8x16GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Piston ZX35.3.1-2

Каталожный номер:13047574

Комплект:1

Примечание:

№ на схеме:20

Наименование:UP-ring, guide

Каталожный номер:B230101001878

Комплект:2

Примечание:

№ на схеме:21

Наименование:Seal Ring

Каталожный номер:60184746

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:2

Примечание:

№ на схеме:23

Наименование:Piston Rod ZX35.3.4B.1

Каталожный номер:13239091

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:25

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bush ZX35.3.4B-3

Каталожный номер:13239087

Комплект:1

Примечание:

№ на схеме:27

Наименование:Anti-pollution loop

Каталожный номер:60192119

Комплект:1

Примечание:

№ на схеме:28

Наименование:W34 Technologic Package for

Каталожный номер:12513479

Комплект:1

Примечание:
