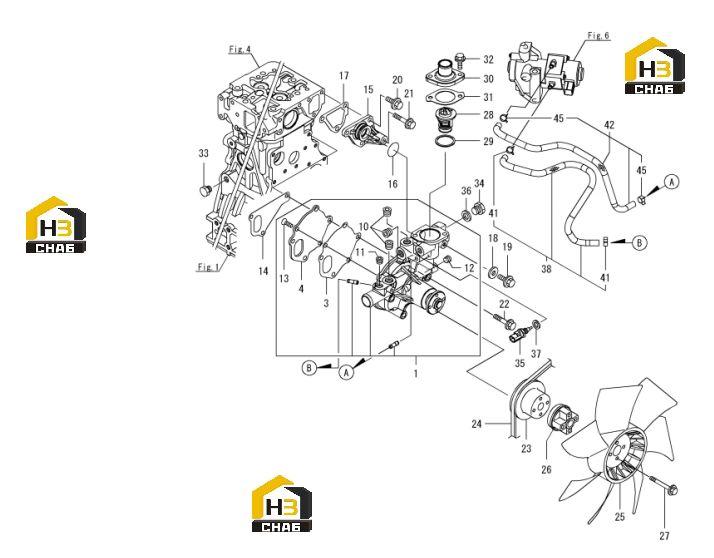

Система охлаждения двигателя 60277141

← Система подачи масла в двигатель 60277140 Насос топливный 60277142 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP ASSY, CW

Каталожный номер:60276788

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, WATER PUMP

Каталожный номер:60276789

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:60276790

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG, R03

Каталожный номер:60276791

Комплект:3

Примечание:

№ на схеме:11

Наименование:PLUG, R02

Каталожный номер:60276792

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG, R01

Каталожный номер:60276793

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW M 6X 14

Каталожный номер:60276794

Комплект:3

Примечание:

№ на схеме:14

Наименование:GASKET, WATER PUMP

Каталожный номер:60276795

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:60276796

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING, G30

Каталожный номер:60276797

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:60276798

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer,circular

Каталожный номер:60021115

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt,mounting,oil sump

Каталожный номер:B229900006282

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60021042

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60021049

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60021051

Комплект:3

Примечание:

№ на схеме:23

Наименование:V-PULLEY, D=110

Каталожный номер:60276802

Комплект:1

Примечание:

№ на схеме:24

Наименование:V-BELT, A38.5

Каталожный номер:60276803

Комплект:1

Примечание:

№ на схеме:25

Наименование:FAN, COOLING D380

Каталожный номер:60276804

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPACER, FAN L38.5

Каталожный номер:60276805

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT, M6X 55 PLATED

Каталожный номер:60276806

Комплект:4

Примечание:

№ на схеме:28

Наименование:THERMOSTAT, 71

Каталожный номер:60276807

Комплект:1

Примечание:

№ на схеме:29

Наименование:GASKET, THERMOSTAT

Каталожный номер:60276808

Комплект:1

Примечание:

№ на схеме:30

Наименование:COVER, THERMOSTAT

Каталожный номер:60276809

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET

Каталожный номер:60276810

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:60021045

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:60020910

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60020965

Комплект:1

Примечание:

№ на схеме:35

Наименование:SENSOR.THERMO CW

Каталожный номер:60276814

Комплект:1

Примечание:

№ на схеме:36

Наименование:Gasket

Каталожный номер:60020957

Комплект:1

Примечание:

№ на схеме:37

Наименование:Ring,seal

Каталожный номер:60021145

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIPE ASSY, A CW EGR

Каталожный номер:60276817

Комплект:1

Примечание:

№ на схеме:41

Наименование:CLAMP, 12

Каталожный номер:60276818

Комплект:2

Примечание:

№ на схеме:42

Наименование:PIPE ASSY, B CW EGR

Каталожный номер:60276819

Комплект:1

Примечание:

№ на схеме:45

Наименование:CLAMP, 12

Каталожный номер:60276818

Комплект:2

Примечание:
