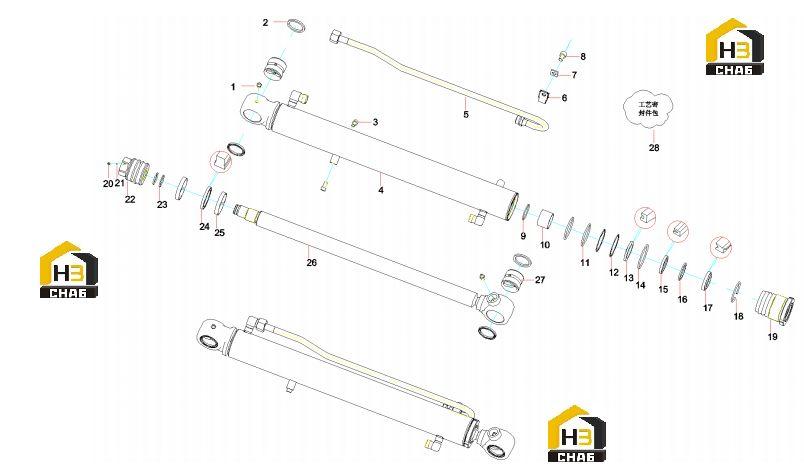

Цилиндр ковша 13048176

← Цилиндр стрелы 13048968 Система электрическая 13231662 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cup, oil M10x1JB7940.1

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:2

Наименование:Dust Ring

Каталожный номер:60176725

Комплект:4

Примечание:

№ на схеме:3

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:2

Примечание:

№ на схеме:4

Наименование:cylinder assemZX35.3.3.2

Каталожный номер:13047701

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil Pipe ComponentZX35.3.3.3

Каталожный номер:13047533

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe ClampZX35.3.2A-4

Каталожный номер:13046617

Комплект:1

Примечание:

№ на схеме:7

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x16GB70.1

Каталожный номер:A210204000202

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, retaining

Каталожный номер:A210417000045

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cup

Каталожный номер:60035658

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 56.74x3.53AS568-228

Каталожный номер:B230101000235

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring, retainer

Каталожный номер:24004188

Комплект:2

Примечание:

№ на схеме:13

Наименование:Seal ring

Каталожный номер:60184737

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 63x3.55GB3452.1

Каталожный номер:A210609000168

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring,seal

Каталожный номер:60035790

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, bearing

Каталожный номер:60035652

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dust Ring

Каталожный номер:60184718

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retaining 55GB895.1

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:19

Наименование:Guide Sleeve ZX35.3.3-1

Каталожный номер:13048175

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw M6x8GB77

Каталожный номер:60068694

Комплект:1

Примечание:

№ на схеме:21

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:22

Наименование:pistonZX35.3.3-2

Каталожный номер:13047527

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101001214

Комплект:2

Примечание:

№ на схеме:24

Наименование:Seal, OK-ring

Каталожный номер:A880806030220

Комплект:1

Примечание:

№ на схеме:25

Наименование:FR-ring, guide

Каталожный номер:B230101000831

Комплект:2

Примечание:

№ на схеме:26

Наименование:piston rodZX35.3.3.1

Каталожный номер:13047530

Комплект:1

Примечание:

№ на схеме:27

Наименование:BushZX35.3.1-3

Каталожный номер:13047575

Комплект:2

Примечание:

№ на схеме:28

Наименование:W33process sealer packageSS

Каталожный номер:13048185

Комплект:1

Примечание:
