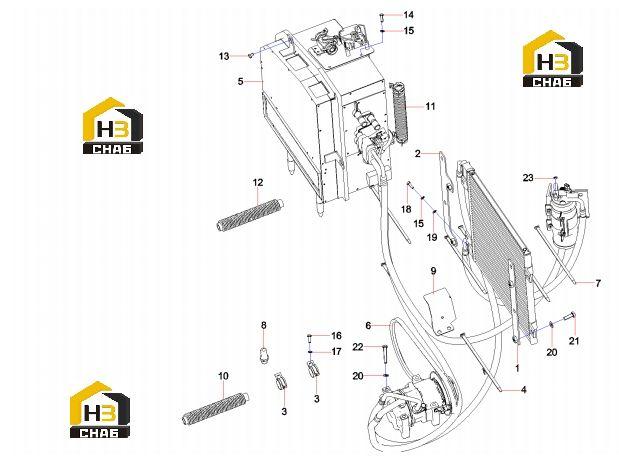

Система кондиционера 13134502

← Подлокотник правый 60282632 Кондиционер 60234442 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:left support of

Каталожный номер:13208679

Комплект:1

Примечание:

№ на схеме:2

Наименование:right support of

Каталожный номер:13208681

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:6

Примечание:

№ на схеме:4

Наименование:Cluster fixed lace

Каталожный номер:60197034

Комплект:5

Примечание:

№ на схеме:5

Наименование:Air condition

Каталожный номер:60234442

Комплект:1

Примечание:

№ на схеме:6

Наименование:V-belt

Каталожный номер:A230106000304

Комплект:1

Примечание:

№ на схеме:7

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:8

Примечание:

№ на схеме:8

Наименование:Connector

Каталожный номер:10453599

Комплект:1

Примечание:

№ на схеме:9

Наименование:compressor protective

Каталожный номер:13418200

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe SY35C2Y4WU.1.8-5

Каталожный номер:13473028

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pipe, hot pipe, air conditioner

Каталожный номер:11084197

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pipe SY35C2Y4WU.1.8-6

Каталожный номер:13528968

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x30GB5783 10.9

Каталожный номер:A210111000293

Комплект:3

Примечание:

№ на схеме:14

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000632

Комплект:10

Примечание:

№ на схеме:16

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:2

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M6x30GB5783

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60060564

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000633

Комплект:16

Примечание:

№ на схеме:21

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:12

Примечание:

№ на схеме:22

Наименование:Bolt M8x100GB5782

Каталожный номер:A210110000253

Комплект:4

Примечание:

№ на схеме:23

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:
