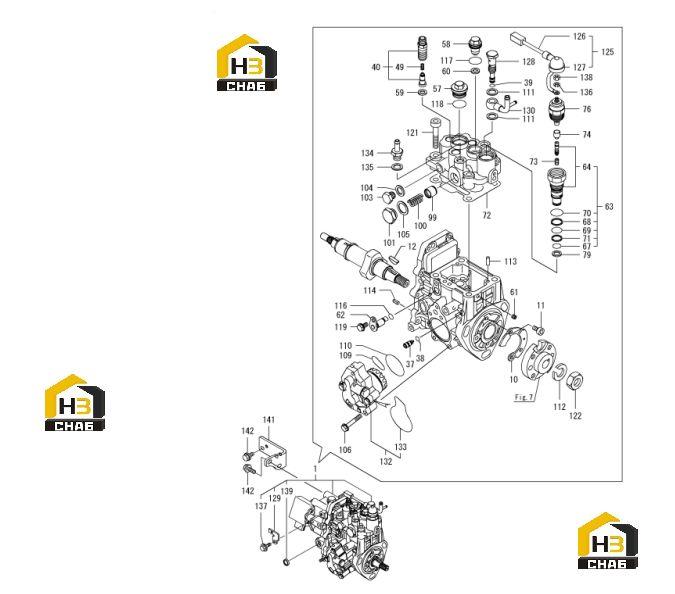

Насос топливный 60277142

← Система охлаждения двигателя 60277141 Крышка топливного насоса 60277143 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FIE ASSY

Каталожный номер:60276820

Комплект:1

Примечание:

№ на схеме:10

Наименование:COVER, GEAR CASE

Каталожный номер:60276821

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT, M6X10

Каталожный номер:60276822

Комплект:2

Примечание:

№ на схеме:12

Наименование:KEY, 4X16

Каталожный номер:60276823

Комплект:1

Примечание:

№ на схеме:37

Наименование:STOPPER

Каталожный номер:60020920

Комплект:1

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:60021137

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:60021137

Комплект:1

Примечание:

№ на схеме:40

Наименование:VALVE ASSY, DELIVERY

Каталожный номер:60276826

Комплект:3

Примечание:

№ на схеме:49

Наименование:Spring

Каталожный номер:60020947

Комплект:3

Примечание:

№ на схеме:57

Наименование:Plug

Каталожный номер:60020906

Комплект:1

Примечание:

№ на схеме:58

Наименование:PLUG, BARREL

Каталожный номер:60276829

Комплект:1

Примечание:

№ на схеме:59

Наименование:GASKET

Каталожный номер:60276830

Комплект:3

Примечание:

№ на схеме:60

Наименование:GASKET

Каталожный номер:60276830

Комплект:1

Примечание:

№ на схеме:61

Наименование:Plug

Каталожный номер:60020905

Комплект:1

Примечание:

№ на схеме:62

Наименование:Shackle

Каталожный номер:60020961

Комплект:1

Примечание:

№ на схеме:63

Наименование:TIMER SET

Каталожный номер:60276833

Комплект:1

Примечание:

№ на схеме:64

Наименование:TIMER ASSY

Каталожный номер:60276834

Комплект:1

Примечание:

№ на схеме:67

Наименование:O-ring

Каталожный номер:60021136

Комплект:1

Примечание:

№ на схеме:68

Наименование:Ring,spare

Каталожный номер:60020877

Комплект:1

Примечание:

№ на схеме:69

Наименование:O-ring

Каталожный номер:60021128

Комплект:1

Примечание:

№ на схеме:70

Наименование:O-RING, 4D19020

Каталожный номер:60276838

Комплект:1

Примечание:

№ на схеме:71

Наименование:Ring,spare

Каталожный номер:60020878

Комплект:1

Примечание:

№ на схеме:72

Наименование:GASKET

Каталожный номер:60276840

Комплект:1

Примечание:

№ на схеме:73

Наименование:SPRING, TIMER

Каталожный номер:60276841

Комплект:1

Примечание:

№ на схеме:74

Наименование:CAP

Каталожный номер:60276842

Комплект:1

Примечание:

№ на схеме:76

Наименование:VALVE ASSY

Каталожный номер:60276843

Комплект:1

Примечание:

№ на схеме:79

Наименование:Sealing ring,time set

Каталожный номер:60021150

Комплект:1

Примечание:

№ на схеме:99

Наименование:Piston

Каталожный номер:60020988

Комплект:1

Примечание:

№ на схеме:100

Наименование:SPRING

Каталожный номер:60276846

Комплект:1

Примечание:

№ на схеме:101

Наименование:Plug

Каталожный номер:60020908

Комплект:1

Примечание:

№ на схеме:103

Наименование:PLUG, M12

Каталожный номер:60276848

Комплект:1

Примечание:

№ на схеме:104

Наименование:Ring,seal

Каталожный номер:60021145

Комплект:1

Примечание:

№ на схеме:105

Наименование:Ring,seal

Каталожный номер:60021147

Комплект:1

Примечание:

№ на схеме:106

Наименование:BOLT

Каталожный номер:60276850

Комплект:4

Примечание:

№ на схеме:109

Наименование:O-RING

Каталожный номер:60276851

Комплект:1

Примечание:

№ на схеме:110

Наименование:O-ring

Каталожный номер:60021133

Комплект:1

Примечание:

№ на схеме:111

Наименование:Ring,seal

Каталожный номер:60021145

Комплект:2

Примечание:

№ на схеме:112

Наименование:WASHER, SPRING 14

Каталожный номер:60276853

Комплект:1

Примечание:

№ на схеме:113

Наименование:PARALLEL PIN

Каталожный номер:60021078

Комплект:2

Примечание:

№ на схеме:114

Наименование:Pin,elastic

Каталожный номер:60020950

Комплект:2

Примечание:

№ на схеме:116

Наименование:O-ring

Каталожный номер:60021138

Комплект:1

Примечание:

№ на схеме:117

Наименование:O-RING, 4D19018

Каталожный номер:60276857

Комплект:1

Примечание:

№ на схеме:118

Наименование:O-RING, 4D19020

Каталожный номер:60276838

Комплект:1

Примечание:

№ на схеме:119

Наименование:Bolt

Каталожный номер:60021033

Комплект:1

Примечание:

№ на схеме:121

Наименование:BOLT, M8X 45

Каталожный номер:60276859

Комплект:4

Примечание:

№ на схеме:122

Наименование:NUT, LOCK M14

Каталожный номер:60276860

Комплект:1

Примечание:

№ на схеме:125

Наименование:HARNESS ASSY, WIRE

Каталожный номер:60276861

Комплект:1

Примечание:

№ на схеме:126

Наименование:HARNESS

Каталожный номер:60276862

Комплект:1

Примечание:

№ на схеме:127

Наименование:CAP, RUBBER

Каталожный номер:60276863

Комплект:1

Примечание:

№ на схеме:128

Наименование:Joint

Каталожный номер:60020993

Комплект:1

Примечание:

№ на схеме:129

Наименование:BRACKET

Каталожный номер:60276865

Комплект:1

Примечание:

№ на схеме:130

Наименование:Joint

Каталожный номер:60020992

Комплект:1

Примечание:

№ на схеме:132

Наименование:Pump GP,gear

Каталожный номер:60020922

Комплект:1

Примечание:

№ на схеме:133

Наименование:O-ring

Каталожный номер:60021134

Комплект:1

Примечание:

№ на схеме:134

Наименование:JOINT, PIPE

Каталожный номер:60276869

Комплект:1

Примечание:

№ на схеме:135

Наименование:Ring,seal

Каталожный номер:60021145

Комплект:1

Примечание:

№ на схеме:136

Наименование:WASHER, SPRING 5

Каталожный номер:60276870

Комплект:1

Примечание:

№ на схеме:137

Наименование:Bolt

Каталожный номер:60021034

Комплект:1

Примечание:

№ на схеме:138

Наименование:NUT, M5

Каталожный номер:60276872

Комплект:1

Примечание:

№ на схеме:139

Наименование:PLUG, 16

Каталожный номер:60276873

Комплект:1

Примечание:

№ на схеме:141

Наименование:RETAINER, PUMP

Каталожный номер:60276874

Комплект:1

Примечание:

№ на схеме:142

Наименование:Bolt

Каталожный номер:60021042

Комплект:4

Примечание:
