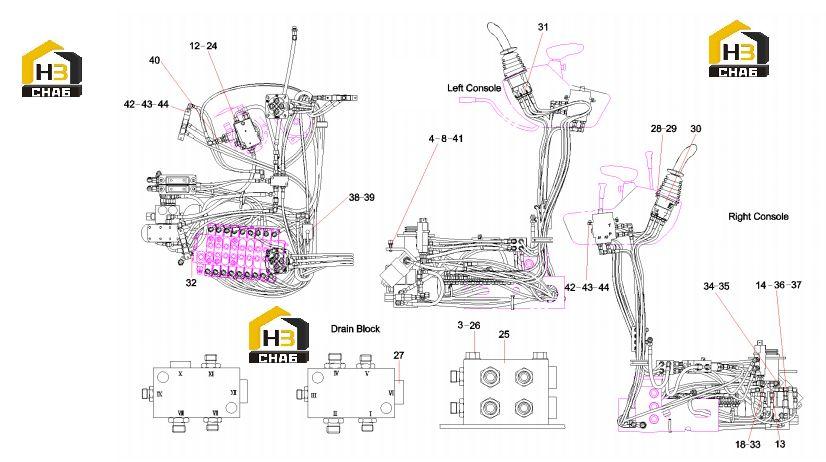

Комплектующие гидрораспределителя (часть 2) 13369109

← Комплектующие гидрораспределителя (часть 1) 13369109 Схема гидравлической системы 13369109 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:10

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:8

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:13

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:7

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:5

Примечание:

№ на схеме:18

Наименование:Joint, pipe

Каталожный номер:23904681

Комплект:39

Примечание:

№ на схеме:24

Наименование:Connector

Каталожный номер:A820205000940

Комплект:3

Примечание:

№ на схеме:25

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x65GB5782

Каталожный номер:A210110000306

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:

№ на схеме:28

Наименование:Screw M6x16GB70.1

Каталожный номер:A210204000130

Комплект:8

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:60060564

Комплект:8

Примечание:

№ на схеме:30

Наименование:Right Pilot Control Valve Assembly

Каталожный номер:60242507

Комплект:1

Примечание:

№ на схеме:31

Наименование:Left Pilot Control Valve Assembly

Каталожный номер:60242506

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector,pipe

Каталожный номер:B210780001053

Комплект:1

Примечание:

№ на схеме:33

Наименование:Joint, pipe

Каталожный номер:B210780000014

Комплект:8

Примечание:

№ на схеме:34

Наименование:Pipe connector

Каталожный номер:60136966

Комплект:7

Примечание:

№ на схеме:35

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:36

Наименование:Adapter, relay

Каталожный номер:A820205000944

Комплект:2

Примечание:

№ на схеме:37

Наименование:Relay, pressure

Каталожный номер:B240700000221

Комплект:2

Примечание:

№ на схеме:38

Наименование:Valve,directional,manual

Каталожный номер:60123424

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw M6x50GB70.1

Каталожный номер:A210204000137

Комплект:2

Примечание:

№ на схеме:40

Наименование:Connector, pipe

Каталожный номер:B210780001720

Комплект:1

Примечание:

№ на схеме:41

Наименование:Transitional Plate

Каталожный номер:13426234

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pilot-control Valve

Каталожный номер:60281974

Комплект:3

Примечание:

№ на схеме:43

Наименование:Screw

Каталожный номер:60027725

Комплект:6

Примечание:

№ на схеме:44

Наименование:Washer

Каталожный номер:60027775

Комплект:6

Примечание:
