Узел отвала 13612674

Узел отвала 13612674

← Комплектующие рамы поворотной (часть2) 13612674 Соединения центрального шарнира 13063324 →

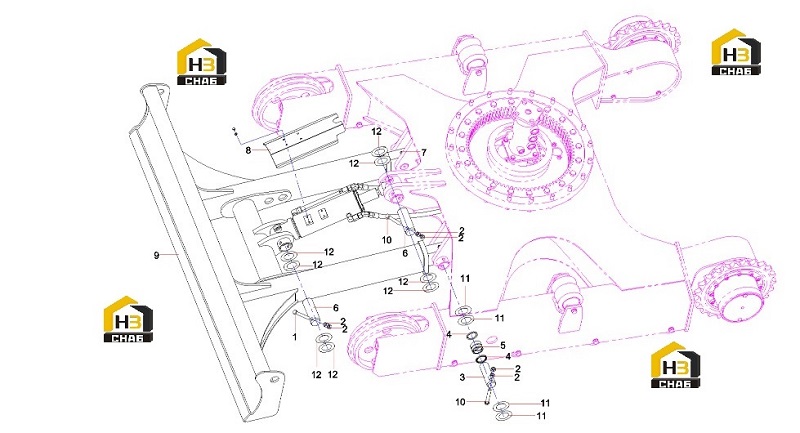

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt M12x90GB5782 10.9
Каталожный номер:A210110000323
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut M12GB6170 10
Каталожный номер:A210307000031
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock pin
Каталожный номер:13036961
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Dust Ring
Каталожный номер:60176725
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shaft Sleeve
Каталожный номер:13036982
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Lock pin
Каталожный номер:13036922
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cup, oil M10x1JB7940.1
Каталожный номер:A210804000002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:10597771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bulldozing shovel
Каталожный номер:13064631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M12x80GB5782 10.9
Каталожный номер:A210110000014
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:13085812
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spacer
Каталожный номер:13063804
Комплект:8
Примечание:
