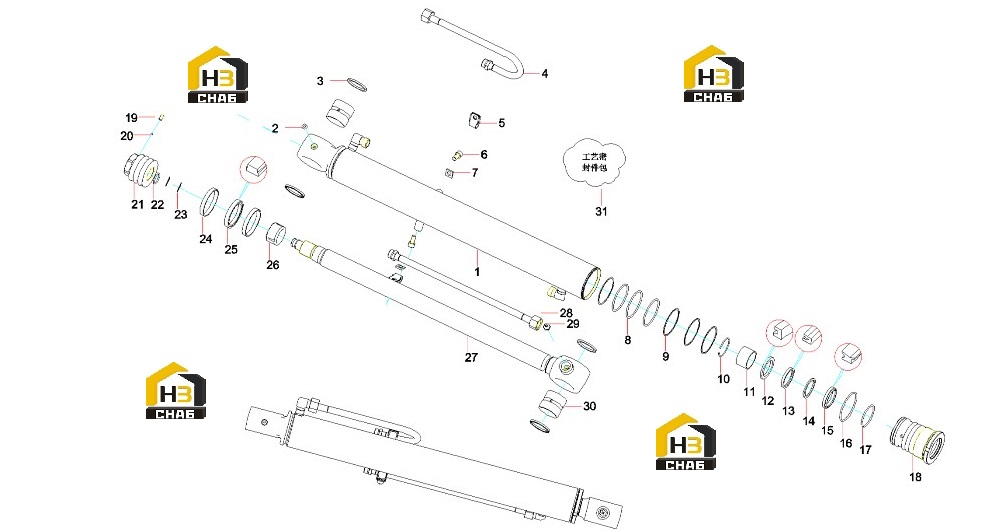

Цилиндр рукояти 13048968

← Цилиндр стрелы 13019985 Цилиндр ковша 13048176 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder Assem. ZX35.3.2A.2

Каталожный номер:13048971

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bushing, guide

Каталожный номер:11261296

Комплект:1

Примечание:

№ на схеме:3

Наименование:Dust Ring

Каталожный номер:60176726

Комплект:4

Примечание:

№ на схеме:4

Наименование:Oil Pipe Component ZX35.3.2A.4

Каталожный номер:13048308

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe ClampZX35.3.2A-4

Каталожный номер:13046617

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:7

Наименование:washerZX65.3.1B-13

Каталожный номер:13039393

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring 69.44x3.53AS568-232

Каталожный номер:B230101000414

Комплект:3

Примечание:

№ на схеме:9

Наименование:Ring , retainer

Каталожный номер:B229900001477

Комплект:4

Примечание:

№ на схеме:10

Наименование:Retaining Ring

Каталожный номер:60183946

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing, oilless

Каталожный номер:60180960

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seal ring

Каталожный номер:60176730

Комплект:1

Примечание:

№ на схеме:13

Наименование:Seal ring

Каталожный номер:60176732

Комплект:1

Примечание:

№ на схеме:14

Наименование:BRT2 support ring

Каталожный номер:60180968

Комплект:1

Примечание:

№ на схеме:15

Наименование:Dust Ring

Каталожный номер:60176723

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring 75x3.55GB3452.1

Каталожный номер:A210609000135

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, retaining

Каталожный номер:A210417000109

Комплект:1

Примечание:

№ на схеме:18

Наименование:Guide Sleeve ZX35.3.2A-1

Каталожный номер:13048966

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M8x16GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston ZX35.3.2A-2

Каталожный номер:13048967

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring 23.6x3.55GB3452.1

Каталожный номер:A210609000155

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring,retainer

Каталожный номер:24004190

Комплект:2

Примечание:

№ на схеме:24

Наименование:Ring, guide

Каталожный номер:B230101001681

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ring,seal

Каталожный номер:60035793

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bumper SleeveZX35.3.2A-3

Каталожный номер:13048179

Комплект:1

Примечание:

№ на схеме:27

Наименование:Piston Rod ZX35.3.2A.1

Каталожный номер:13048970

Комплект:1

Примечание:

№ на схеме:28

Наименование:Oil tube component I ZX35.3.2A.3

Каталожный номер:13230055

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bush ZX35.3.2A-5

Каталожный номер:13048180

Комплект:1

Примечание:

№ на схеме:31

Наименование:W32A process sealer

Каталожный номер:13059203

Комплект:1

Примечание:
