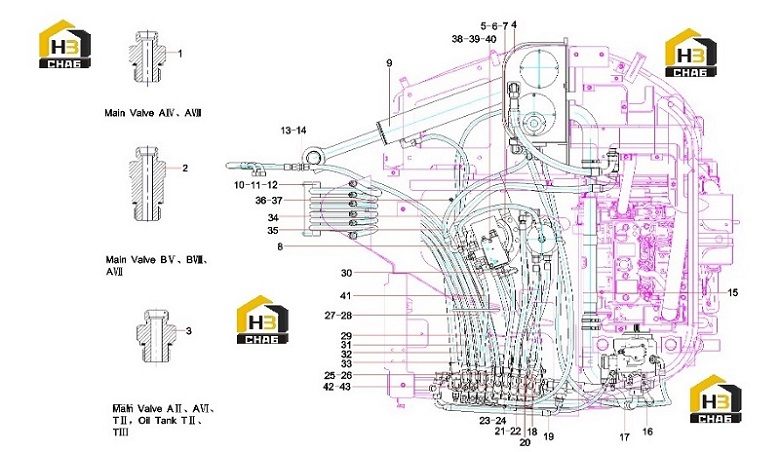

Трубопровод гидравлической системы (часть3) 13369103

← Трубопровод гидравлической системы (часть2) 13369103 Соединения гидрораспределителя 13369103 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000042

Комплект:3

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:13053233

Комплект:3

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000180

Комплект:5

Примечание:

№ на схеме:4

Наименование:Hydraulic oil tank AS

Каталожный номер:13060533

Комплект:1

Примечание:

№ на схеме:5

Наименование:Reducerassembly

Каталожный номер:60167754

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw M16x40GB70.1 10.9

Каталожный номер:A210204000203

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000642

Комплект:8

Примечание:

№ на схеме:8

Наименование:Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bulldozing shovel oil cylinder

Каталожный номер:13048278

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe clamp

Каталожный номер:13066750

Комплект:2

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:13066681

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:2

Примечание:

№ на схеме:13

Наименование:Connector, Bulkhead

Каталожный номер:B210780000115

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipe connector

Каталожный номер:60202193

Комплект:2

Примечание:

№ на схеме:15

Наименование:Tube clamp

Каталожный номер:13070120

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000931

Комплект:1

Примечание:

№ на схеме:17

Наименование:rubber hose

Каталожный номер:60262331

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, rubber

Каталожный номер:B230103000712

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103001231

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:21033043

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:60153884

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose, rubber

Каталожный номер:B230103004808

Комплект:2

Примечание:

№ на схеме:23

Наименование:rubber hose

Каталожный номер:60243802

Комплект:1

Примечание:

№ на схеме:24

Наименование:rubber hose

Каталожный номер:60243801

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose, rubber

Каталожный номер:60211080

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, rubber

Каталожный номер:B230103003913

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose, rubber

Каталожный номер:B230103004811

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose,rubber

Каталожный номер:B230103000256

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose, rubber

Каталожный номер:B230103003700

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose Assembly

Каталожный номер:B230103003345

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose, rubber

Каталожный номер:60151463

Комплект:3

Примечание:

№ на схеме:32

Наименование:Hose Assembly

Каталожный номер:B230103004108

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose, rubber

Каталожный номер:B230103004943

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose Assembly

Каталожный номер:B230103004426

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hose Assembly

Каталожный номер:B230103001057

Комплект:1

Примечание:

№ на схеме:36

Наименование:G1/4(ED)-M14Connector

Каталожный номер:12877195

Комплект:1

Примечание:

№ на схеме:37

Наименование:Pipe connector

Каталожный номер:23000531

Комплект:1

Примечание:

№ на схеме:38

Наименование:holding valve

Каталожный номер:60240905

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw M8x45GB70.1

Каталожный номер:A210204000153

Комплект:1

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:24000511

Комплект:1

Примечание:

№ на схеме:41

Наименование:Hose Assembly

Каталожный номер:B230103001244

Комплект:1

Примечание:

№ на схеме:42

Наименование:Tee

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:43

Наименование:Elbow

Каталожный номер:B210780000025

Комплект:7

Примечание:
