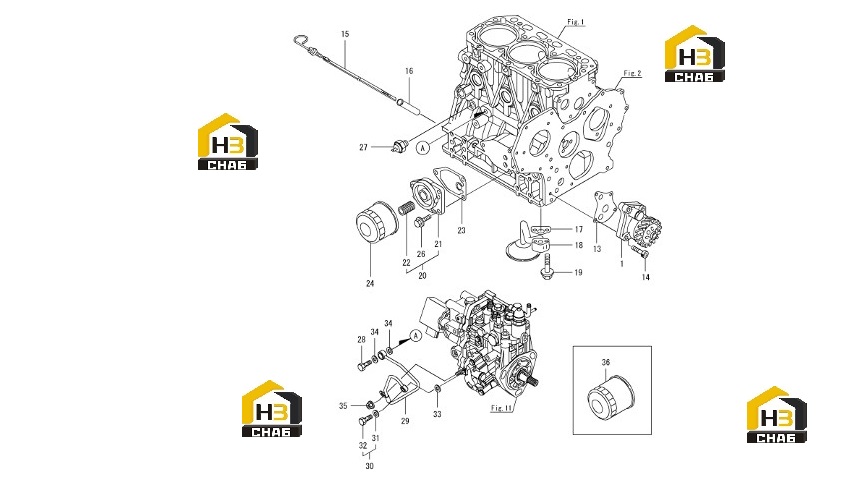

Система подачи масла в двигатель 60277140

← Вал коленчатый и поршень 60277139 Система охлаждения двигателя 60277141 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP ASSY, OIL

Каталожный номер:60276768

Комплект:1

Примечание:

№ на схеме:13

Наименование:GASKET, PUMP

Каталожный номер:60276769

Комплект:1

Примечание:

№ на схеме:14

Наименование:BOLT, M6X 25

Каталожный номер:60276770

Комплект:4

Примечание:

№ на схеме:15

Наименование:DIPSTICK, OIL

Каталожный номер:60276771

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe,conduit,oil scale

Каталожный номер:60021114

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:60276773

Комплект:1

Примечание:

№ на схеме:18

Наименование:PIPE ASSY, OIL INLET

Каталожный номер:60276774

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60021047

Комплект:2

Примечание:

№ на схеме:20

Наименование:BRACKET ASSY, FILTER

Каталожный номер:60276775

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET, FILTER

Каталожный номер:60276776

Комплект:1

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:60276777

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:60276778

Комплект:1

Примечание:

№ на схеме:24

Наименование:Filter - Oil

Каталожный номер:B222100000686

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60021044

Комплект:3

Примечание:

№ на схеме:27

Наименование:SWITCH, 0.5KG

Каталожный номер:60276780

Комплект:1

Примечание:

№ на схеме:28

Наименование:BOLT, PIPE JOINT M10

Каталожный номер:60276781

Комплект:1

Примечание:

№ на схеме:29

Наименование:PIPE ASSY, OIL

Каталожный номер:60276782

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt GP,joint

Каталожный номер:60020997

Комплект:1

Примечание:

№ на схеме:31

Наименование:Gasket,seal

Каталожный номер:60021062

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt,joint

Каталожный номер:60020995

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gasket,seal

Каталожный номер:60021062

Комплект:1

Примечание:

№ на схеме:34

Наименование:WASHER, SEAL 10

Каталожный номер:60276785

Комплект:2

Примечание:

№ на схеме:35

Наименование:NUT, M6

Каталожный номер:60276786

Комплект:1

Примечание:

№ на схеме:36

Наименование:Filter - Oil

Каталожный номер:B222100000686

Комплект:1

Примечание:
