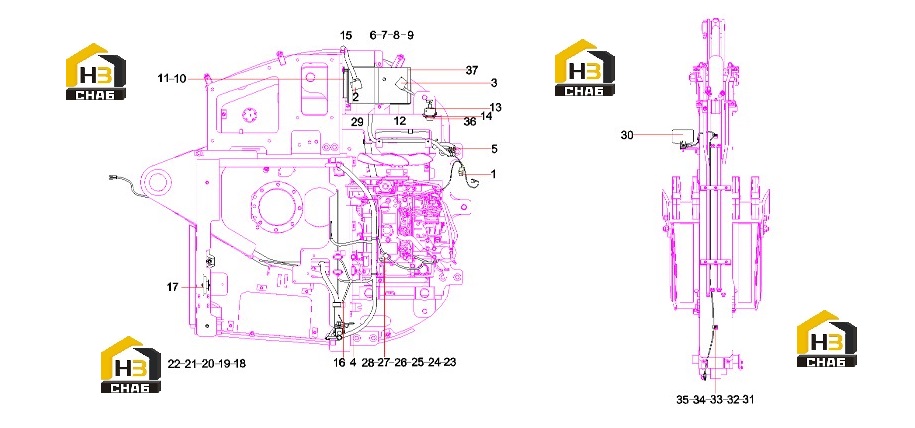

Система электрическая 13739824

← Цилиндр ковша 13048176 Система электрическая кабины 13739824 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Socket, two-wire

Каталожный номер:B241000000022

Комплект:1

Примечание:

№ на схеме:2

Наименование:Terminal Group, Battery Negative

Каталожный номер:60013321

Комплект:1

Примечание:

№ на схеме:3

Наименование:Terminal Group, Battery Postive

Каталожный номер:60013322

Комплект:1

Примечание:

№ на схеме:4

Наименование:Vehicle Body Harn

Каталожный номер:13231767

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:5

Примечание:

№ на схеме:7

Наименование:Washer 6GB96.1

Каталожный номер:A210404000009

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer 5GB96.1

Каталожный номер:A210404000010

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 10GB96.1

Каталожный номер:A210404000003

Комплект:20

Примечание:

№ на схеме:10

Наименование:Battery Binder

Каталожный номер:13091123

Комплект:1

Примечание:

№ на схеме:11

Наименование:Battery Binder

Каталожный номер:13091122

Комплект:1

Примечание:

№ на схеме:12

Наименование:Battery Support

Каталожный номер:13091125

Комплект:1

Примечание:

№ на схеме:13

Наименование:Battery Control switch

Каталожный номер:60148849

Комплект:1

Примечание:

№ на схеме:14

Наименование:Power line

Каталожный номер:60193171

Комплект:1

Примечание:

№ на схеме:15

Наименование:Power Supply Line

Каталожный номер:60215132

Комплект:2

Примечание:

№ на схеме:16

Наименование:Power line

Каталожный номер:60193169

Комплект:1

Примечание:

№ на схеме:17

Наименование:Horn

Каталожный номер:60211509

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M4x12GB818

Каталожный номер:A210210000030

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt M8x16GB5783

Каталожный номер:A210111000088

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:6

Примечание:

№ на схеме:22

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:20

Примечание:

№ на схеме:23

Наименование:Wire clip

Каталожный номер:60083322

Комплект:4

Примечание:

№ на схеме:24

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:10

Примечание:

№ на схеме:25

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:1

Примечание:

№ на схеме:26

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:27

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:29

Наименование:Battery

Каталожный номер:B242200000026

Комплект:1

Примечание:

№ на схеме:30

Наименование:Working light

Каталожный номер:60218608

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:3

Примечание:

№ на схеме:32

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:3

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:21005334

Комплект:1

Примечание:

№ на схеме:34

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:2

Примечание:

№ на схеме:35

Наименование:Nut

Каталожный номер:23000169

Комплект:2

Примечание:

№ на схеме:36

Наименование:supporting plate

Каталожный номер:13078810

Комплект:1

Примечание:

№ на схеме:37

Наименование:Plate, pressure, battery

Каталожный номер:10569316

Комплект:4

Примечание:
