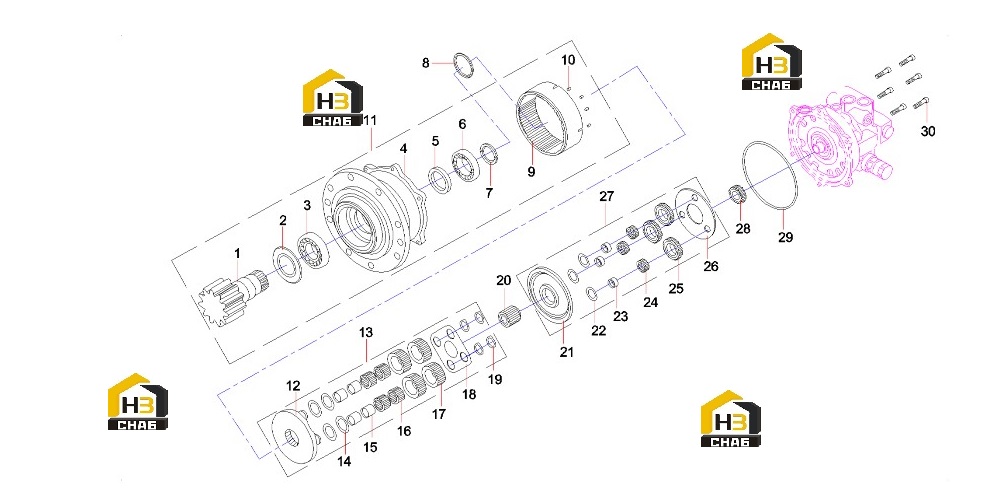

Комплектующие редуктора 60258140

← Редуктор 60167754 Компоненты мотора редуктора (часть1) 60258141 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PINION SHAFT

Каталожный номер:60258077

Комплект:1

Примечание:

№ на схеме:2

Наименование:RING SEAL

Каталожный номер:60258085

Комплект:4

Примечание:

№ на схеме:3

Наименование:BEARING

Каталожный номер:60258093

Комплект:2

Примечание:

№ на схеме:4

Наименование:BODY

Каталожный номер:60258074

Комплект:1

Примечание:

№ на схеме:5

Наименование:OIL SEAL

Каталожный номер:60258095

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING

Каталожный номер:60258094

Комплект:1

Примечание:

№ на схеме:7

Наименование:PRE-LOAD COLLAR

Каталожный номер:60258091

Комплект:2

Примечание:

№ на схеме:8

Наименование:RING

Каталожный номер:60258098

Комплект:1

Примечание:

№ на схеме:9

Наименование:A INTERNAL GEAR

Каталожный номер:60258078

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:60258097

Комплект:4

Примечание:

№ на схеме:11

Наименование:PINION SUB ASSY

Каталожный номер:60258134

Комплект:1

Примечание:

№ на схеме:12

Наименование:CARRIER 1

Каталожный номер:60258075

Комплект:1

Примечание:

№ на схеме:13

Наименование:CARRIER 1 SUB ASSY

Каталожный номер:60258135

Комплект:1

Примечание:

№ на схеме:14

Наименование:TRUST WASHER 1

Каталожный номер:60258089

Комплект:4

Примечание:

№ на схеме:15

Наименование:RING 1

Каталожный номер:60258099

Комплект:4

Примечание:

№ на схеме:16

Наименование:NEEDLE

Каталожный номер:60258083

Комплект:92

Примечание:

№ на схеме:17

Наименование:B1 GEAR

Каталожный номер:60258079

Комплект:4

Примечание:

№ на схеме:18

Наименование:THRUST PLATE 1

Каталожный номер:60258087

Комплект:1

Примечание:

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:60258092

Комплект:4

Примечание:

№ на схеме:20

Наименование:S1 GEAR

Каталожный номер:60258081

Комплект:1

Примечание:

№ на схеме:21

Наименование:CARRIER 2

Каталожный номер:60258076

Комплект:1

Примечание:

№ на схеме:22

Наименование:TRUST WASHER 2

Каталожный номер:60258090

Комплект:3

Примечание:

№ на схеме:23

Наименование:RING 2

Каталожный номер:60258100

Комплект:3

Примечание:

№ на схеме:24

Наименование:NEEDLE

Каталожный номер:60258084

Комплект:72

Примечание:

№ на схеме:25

Наименование:B2 GEAR

Каталожный номер:60258080

Комплект:3

Примечание:

№ на схеме:26

Наименование:THRUST PLATE 2

Каталожный номер:60258088

Комплект:1

Примечание:

№ на схеме:27

Наименование:CARRIER 2 SUB ASSY

Каталожный номер:60258136

Комплект:1

Примечание:

№ на схеме:28

Наименование:S2 GEAR

Каталожный номер:60258082

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60258086

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:60258096

Комплект:6

Примечание:
