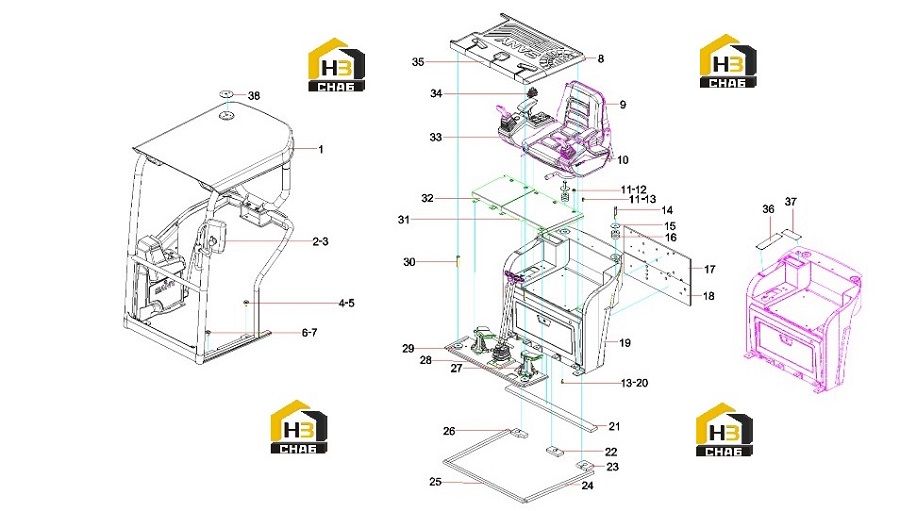

Комплектующие кабины 13634031

← Компоненты поворотной платформы (часть2) 13737375 Комплектующие рамы кабины 13444616 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:canopy SY35C2Y3WU.1.6.1

Каталожный номер:13444616

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:

№ на схеме:3

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:8

Наименование:back rubber

Каталожный номер:13140255

Комплект:1

Примечание:

№ на схеме:9

Наименование:Driver cab seat

Каталожный номер:60281073

Комплект:1

Примечание:

№ на схеме:10

Наименование:Left armrest box assembly

Каталожный номер:60223376

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:15

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000633

Комплект:11

Примечание:

№ на схеме:14

Наименование:Bolt M12x90GB5782 10.9

Каталожный номер:A210110000323

Комплект:2

Примечание:

№ на схеме:15

Наименование:Damper lower backup plate

Каталожный номер:13004265

Комплект:4

Примечание:

№ на схеме:16

Наименование:Damper

Каталожный номер:60236399

Комплект:2

Примечание:

№ на схеме:17

Наименование:base middle sponge

Каталожный номер:13236403

Комплект:1

Примечание:

№ на схеме:18

Наименование:base lower sponge

Каталожный номер:13236404

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seat and control AS

Каталожный номер:13267371

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:A210204000147

Комплект:4

Примечание:

№ на схеме:21

Наименование:Cab rear sponge

Каталожный номер:13117634

Комплект:1

Примечание:

№ на схеме:22

Наименование:sealing sponge SY35C1Y3WU.1.5

Каталожный номер:13590052

Комплект:1

Примечание:

№ на схеме:23

Наименование:sealing sponge SY35C1Y3WU.1.5

Каталожный номер:13590053

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cab side sponge

Каталожный номер:13117632

Комплект:2

Примечание:

№ на схеме:25

Наименование:Cab front sponge

Каталожный номер:13117631

Комплект:1

Примечание:

№ на схеме:26

Наименование:sealing sponge SY35C1Y3WU.1.5

Каталожный номер:13590051

Комплект:1

Примечание:

№ на схеме:27

Наименование:pedal protective sleeve

Каталожный номер:13635938

Комплект:2

Примечание:

№ на схеме:28

Наименование:Cab base plate component

Каталожный номер:13116718

Комплект:1

Примечание:

№ на схеме:29

Наименование:Damper

Каталожный номер:60236398

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bolt M12x80GB5783

Каталожный номер:A210111000127

Комплект:2

Примечание:

№ на схеме:31

Наименование:Foot-operated base plate

Каталожный номер:13116830

Комплект:1

Примечание:

№ на схеме:32

Наименование:Foot-operated base plate

Каталожный номер:13116879

Комплект:1

Примечание:

№ на схеме:33

Наименование:right armrest boxes assembly

Каталожный номер:60282632

Комплект:1

Примечание:

№ на схеме:34

Наименование:bulldozing shovel protective sleeve

Каталожный номер:13618983

Комплект:1

Примечание:

№ на схеме:35

Наименование:front rubber cushion

Каталожный номер:13664659

Комплект:1

Примечание:

№ на схеме:36

Наименование:cover plate SY35C2Y3WU.1.6-1

Каталожный номер:13630148

Комплект:1

Примечание:

№ на схеме:37

Наименование:cover plate SY35C2Y3WU.1.6-2

Каталожный номер:13630149

Комплект:1

Примечание:

№ на схеме:38

Наименование:waterproof rubber

Каталожный номер:13684419

Комплект:1

Примечание:
