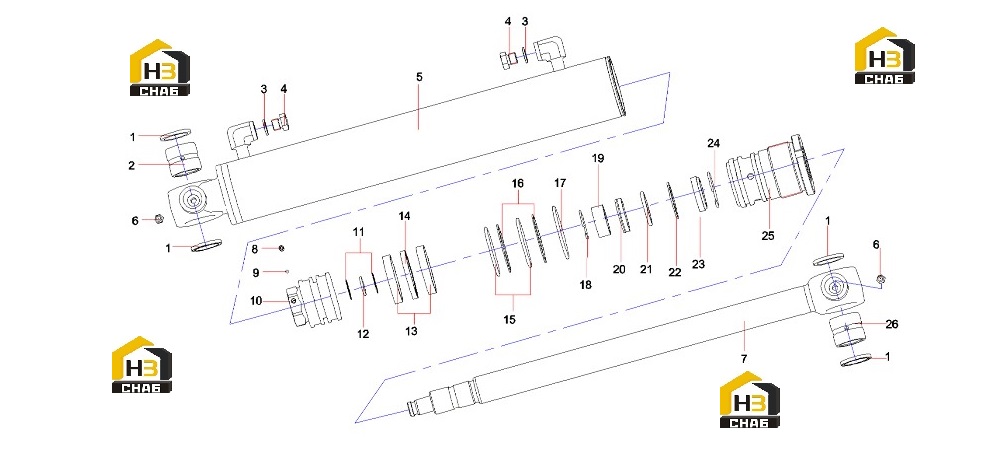

Цилиндр отвала 13048278

← Компоненты мотора редуктора (часть2) 60258141 Клапан удерживающий 60240905 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:dust ring

Каталожный номер:60255849

Комплект:4

Примечание:

№ на схеме:2

Наименование:BushZX35.3.5-3

Каталожный номер:13048257

Комплект:1

Примечание:

№ на схеме:3

Наименование:sealing gasket ZX35.3.5A-7

Каталожный номер:13387733

Комплект:2

Примечание:

№ на схеме:4

Наименование:head ZX35.3.5A-8

Каталожный номер:13387734

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cylinder assem.ZX35.3.5.2

Каталожный номер:13048269

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:7

Наименование:Piston rod assemZX35.3.5.1

Каталожный номер:13048268

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M6x12GB77

Каталожный номер:A210206000001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Ball

Каталожный номер:A210661000015

Комплект:1

Примечание:

№ на схеме:10

Наименование:Piston ZX35.3.5-1

Каталожный номер:13048255

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retaining Ring ZX_DQ45x3.1

Каталожный номер:13254955

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:A230101000496

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring - Wear

Каталожный номер:A880806030085

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring,seal

Каталожный номер:60087463

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:A210609000077

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:B210491000007

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring 80x3.55GB3452.1

Каталожный номер:A210609000079

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:A210417000045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Cup

Каталожный номер:60035658

Комплект:1

Примечание:

№ на схеме:20

Наименование:Seal ring

Каталожный номер:60184737

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring,seal

Каталожный номер:60035790

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, bearing

Каталожный номер:60035652

Комплект:1

Примечание:

№ на схеме:23

Наименование:Dust Ring

Каталожный номер:60184718

Комплект:1

Примечание:

№ на схеме:24

Наименование:Retaining ring

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:25

Наименование:de sleeve ZX35.3.5-2

Каталожный номер:13048256

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bush ZX35.3.4B-3

Каталожный номер:13239087

Комплект:1

Примечание:
